细节决定品质,品质铸造品牌
                                                                                Details determine quality, quality casting brand

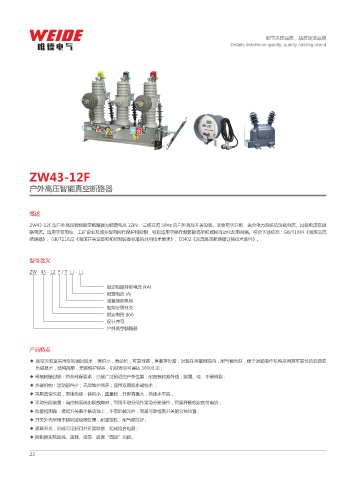

           ZW43-12F

           户外高压智能真空断路器




           概述

           ZW43-12F 型户外高压智能真空断路器为额定电压 12kV、三相交流 50Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短
           路电流。适用于变电站、工矿企业及城乡配电网作保护和控制,特别适用于操作频繁的场所和城网自动化配电网络。符合下述标准:GB/T1984《高压交流
           断路器》、GB/T11022《高压开关设备和和控制设备标准的共用技术要求》、DI402《交流高压断路器订货技术条件》。


           型号含义

           ZW   43 - 12  F / T  □ - □

                                      额定短路开断电流 (kA)
                                      额定电流 (A)
                                      弹簧操动机构
                                      智能分界开关
                                      额定电压 (kV)
                                      设计序号
                                      户外真空断路器


           产品特点

           ◆ 真空灭弧室采用专利固封技术,体积小,寿命长,可靠性高,屏蔽罩外露;封装在环氧树脂内,耐气候性好,便于运输操作机构采用高可靠性的双稳态
             永磁技术,结构简单,无需维护保养,机械寿命可高达 30000 次;
           ◆ 环氧树腊封装:符合环保要求:已被广泛验证的户外性能:耐臭氧和紫外线;坚固、轻、不易碎裂;
           ◆ 永磁机构:运动部件少;无须维护保养;应用双稳态永磁技术;
           ◆ 采用真空灭弧,固体绝缘,体积小,重量轻,开断容量大,绝缘水平高;
           ◆ 手动分闸装置:当控制系统出现故障时,可用手动分闸作紧急分断操作,可靠开断额定负荷电流;
           ◆ 位置检测器:接近开关装于联动轴上,不需机械元件,简单可靠检测开关的分台位置;
           ◆ 开关外壳采用不锈钢或喷塑处理,耐腐蚀性、耐气候性好 ;
           ◆ 隔离开关,形成可见断口并可靠联锁,组成组合电器 ;
           ◆ 控制器实现遥控、遥测、遥信、遥调“四遥”功能。
