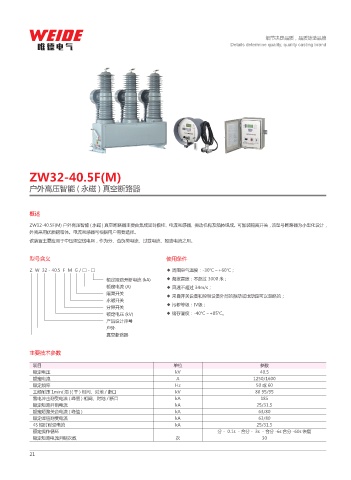

           ZW32-40.5F(M)

           户外高压智能 ( 永磁 ) 真空断路器




           概述

           ZW32-40.5F(M) 户外高压智能 ( 永磁 ) 真空断路器主要由集成固封极柱、电流互感器、操动机构及箱体组成。可加装隔离开关,该型号断路器为小型化设计,
           外壳采用优质钢箱体。电流互感器可根据用户需要选择。
           该装置主要应用于中压架空线电网,作为分、合负荷电流、过载电流、短路电流之用。


           型号含义                                           使用条件

           Z  W  32 - 40.5  F  M  G / □ - □               ◆ 周围空气温度:-30℃ ~+60℃;
                                      额定短路开断电流 (kA)       ◆ 海拔高度:不超过 3000 米;
                                      额定电流 (A)            ◆ 风速不超过 34m/s;
                                      隔离开关                ◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的;
                                      永磁开关
                                      分界开关                ◆ 污秽等级:Ⅳ级;
                                      额定电压 (kV)           ◆ 储存温度:-40℃ ~+85℃。
                                      产品设计序号
                                      户外
                                      真空断路器


           主要技术参数

            项目                                               单位                           参数
            额定电压                                             kV                           40.5
            额定电流                                              A                         1250/1600
            额定频率                                             Hz                          50 或 60
            工频耐压 1min( 湿 )( 干 ) 相间、对地 / 断口                   kV                          80 95/95
            雷电冲击耐受电流 ( 峰值 ) 相间、对地 / 断口                       kA                            185
            额定短路开断电流                                         kA                          25/31.5
            额定短路关合电流 ( 峰值 )                                  kA                           63/80
            额定峰值耐受电流                                         kA                           63/80
            4S 短时耐受电流                                        kA                          25/31.5
            额定操作循环                                                          分- 0.1s -合分- 3s -合分 -6s 合分 -60s 恢复
            额定短路电流开断次数                                       次                             30
