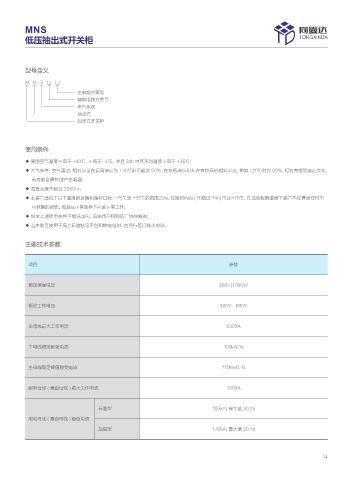

MNS ந᫓ʽ
低压抽出式开关柜 TONGXINDA

型号含义

M N S □ □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

使用条件
◆ 周围空气温度不高于 +40℃，不低于 -5℃，并且 24h 内其平均温度不高于 +35℃；
◆ 大气条件：空气清洁，相对湿度在最高温度为 +40℃时不超过 50％，在较低温度时允许有较高的相对湿度，例如 +20℃时为 90％，但应考虑到温度变化，
有可能会偶然地产生凝露；
◆ 海拔高度不超过 2000m；
◆ 本装置适应于以下温度的运输和储存过程：-25℃至 +55℃的范围之间，在短时间内 ( 不超过 24h) 可达 +70℃，在这些极限温度下装置不应遭到任何不
可恢复的损伤，而且在正常条件下应能正常工作；
◆ 如果上述使用条件不能满足时，应由用户和制造厂协商解决；
◆ 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

主要技术参数

项目 参数

额定绝缘电压 660V(1000)V

额定工作电压 380V、660V

主母线最大工作电流 6300A

主母线额定耐受电流 100kA/1s

主母线额定峰值耐受电流 220kA/0.1s

配电母线 ( 垂直母线 ) 最大工作电流 1000A

标准型 105kA( 最大值 )/0.1s
配电母线 ( 垂直母线 ) 峰值电流
加强型 176kA( 最大值 )/0.1s
