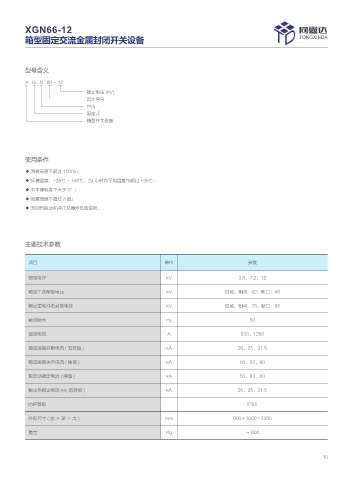

XGN66-12 ந᫓ʽ
箱型固定交流金属封闭开关设备 TONGXINDA

型号含义

X G N 66 - 12
额定电压 (kV)
设计序号
户内
固定式
箱型开关设备

使用条件

◆ 海拔高度不超过 1000m；
◆ 环境温度：-25℃ ~ +40℃，24 小时内平均温度不超过 +35℃；
◆ 水平倾斜度不大于 3°；
◆ 地震强度不超过 8 级；
◆ 无剧烈振动和冲击及爆炸危险场所。

主要技术参数

项目 单位 参数

额定电压 kV 3.6，7.2，12

额定工频耐受电压 kV 对地，相间：42；断口：48

额定雷电冲击耐受电压 kV 对地，相间：75；断口：85

额定频率 Hz 50

额定电流 A 630，1250

额定短路开断电流 ( 有效值 ) kA 20，25，31.5

额定短路关合电流 ( 峰值 ) kA 50，63，80

额定动稳定电流 ( 峰值 ) kA 50，63，80

额定热稳定电流 4s( 有效值 ) kA 20，25，31.5
防护等级 IP2X

外形尺寸(宽×深×高) mm 900×1000×2300
重量 Kg ≈ 600
