TYM3 塑料外壳式断路器 R
Plastic case circuit breaker 泰永电气

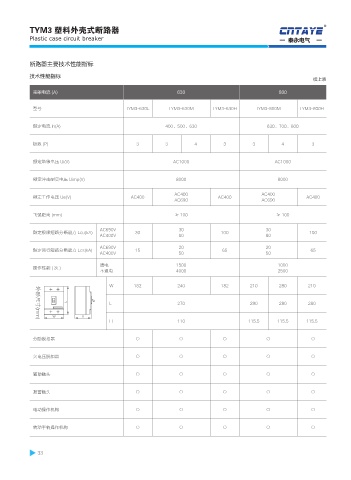

断路器主要技术性能指标

技术性能指标
续上表
壳架电流 (A) 630 800

型号 TYM3-630L TYM3-630M TYM3-630H TYM3-800M TYM3-800H

额定电流 In(A) 400、500、630 630、700、800

极数 (P) 3 3 4 3 3 4 3

额定绝缘电压 Ui(V) AC1000 AC1000

额定冲击耐受电压 Uimp(V) 8000 8000

AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400
AC690 AC690

飞弧距离 (mm) ≯ 100 ≯ 100

AC690V 30 30
额定极限短路分断能力 Lcu(kA) 30 100 100
AC400V 80 80
AC690V 20 20
额定运行短路分断能力 Lcs(kA) 15 65 65
AC400V 50 50
通电 1500 1000
操作性能 ( 次 )
不通电 4000 2500

W 182 240 182 210 280 210

L 270 280 280 280
-

8 )
H 110 115.5 115.5 115.5
्ܰࡆࠩ NN
分励脱扣器 ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○

33
