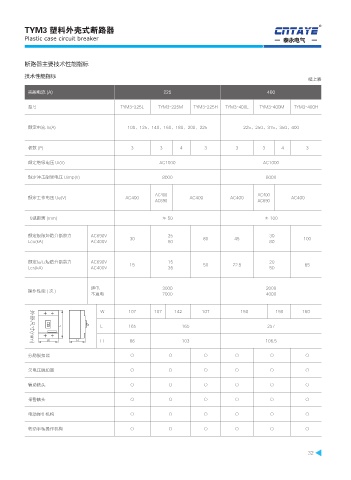

Page 37 - 江苏泰永电气有限公司

TYM3 塑料外壳式断路器 R
Plastic case circuit breaker 泰永电气

断路器主要技术性能指标

技术性能指标
续上表
壳架电流 (A) 225 400

型号 TYM3-225L TYM3-225M TYM3-225H TYM3-400L TYM3-400M TYM3-400H

额定电流 In(A) 100、125、140、160、180、200、225 225、250、315、350、400

极数 (P) 3 3 4 3 3 3 4 3

额定绝缘电压 Ui(V) AC1000 AC1000

额定冲击耐受电压 Uimp(V) 8000 8000

AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400 AC400
AC690 AC690

飞弧距离 (mm) ≯ 50 ≯ 100

额定极限短路分断能力 AC690V 30 25 80 45 30 100
Lcu(kA) AC400V 50 80

额定运行短路分断能力 AC690V 15 15 50 22.5 20 65
Lcs(kA) AC400V 35 50

通电 3000 2000
操作性能 ( 次 )
不通电 7000 4000

W 107 107 142 107 150 198 150

- L 165 165 257

8 ) H 86 103 106.5
्ܰࡆࠩ NN
分励脱扣器 ○ ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○ ○

32
