Introduction 台谊TY系列集中电源集中控制型（智能）

系统简介 消防应急照明和疏散指示系统简介 F I R E - F I G H T I N G F A C L I LT I E S

系统性能及特点

（1）先进总线结构

采用先进的xBUS总线结构，系统组成简单，通讯设备容量大、通讯速率高、抗干扰能力强、布
线简便，可实现星形连接或手拉手连接，能满足各类工程需要。

（2）独特的回路通讯模块设计

每条回路的通讯模块具有数据采集及运算功能，与系统控制主机形成多级CPU工作模式，降低网
络通讯负荷，大大提高系统巡检速度和命令响应速度。
（3）独特智能逃生算法，淘汰预案模式

可与火灾报警系统联动，系统自动获取火灾报警点位置信息，采用自适应智能算法软件，根据现
场实际火情，控制主机广播火警信息，终端灯具通过火灾报警点信息自动计算出最佳疏散路线，终端

灯具根据不断变化的火警点信息自动调整疏散指引方向，实现“就近疏散”向“安全疏散”转变。真
级连系统结构图
正由第一代预案制系统升级为第二代自适应智能系统。
（6）环路组网，实现通讯备份
（4）灯具升级，点击生成地址码
独特的回路通讯结构，各回路模块之间可搭设环路连接，一旦其中某回路的通讯出现故障，其对应
灯具内置物理地址、通讯地址、索引地址，可真正实现与系统主机及回路板点对点通讯。 环路的回路模块可自动检测，实现通讯备份，确保每一条回路的通讯可靠性。

（5）级联扩展，延长网络通讯距离 （7）无极性接线方式

每台分配电装置均可作为上级服务器，以级联方式进行通讯扩展，可延长系统总线通讯距离、扩 分配电与灯具间电源与通讯回路均无极性连接，提高了施工的便利性和可靠性，在工程施工环节意
展通讯设备数量。 义巨大。

（8）安全电压供电

系统采用DC24V电压供电，在人体安全电压36V以下，可有效避免意外触电事故，安全可靠。

（9）高亮度LED光源，节能环保
采用高亮度、低功耗、长寿命的LED光源，节能环保。

（10）集中管理，自动巡检

系统主机24小时实时巡检系统各设备及灯具状态，及时发现系统中的故障，通过声光报警提醒管理
人员及时对故障灯具或线路进行检修，保证灯具在关键时刻的可用性，减少人力，系统维护方便快捷。

(11)集中供电，集中控制
应急灯具不设蓄电池，由集中电源EPS提供备用电源，解决了自带电池导致的灯具寿命低、维护困

难等问题。
(12)导向光流，使疏散诱导效果更明显

火灾时，应急标志灯的箭头闪烁发光，提高了标志灯在烟雾条件下的可见程度和醒目程度；通道内
的标志灯依次闪烁指向安全出口，形成导向光流，积极主动地将人群引至安全出口，方向感强，诱导疏

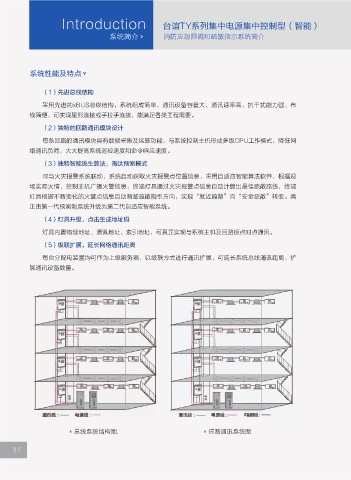

总线系统结构图. 环路通讯系统图
散效果明显。
