Introduction 台谊TY系列集中电源集中控制型（智能）

系统简介 消防应急照明和疏散指示系统简介 F I R E - F I G H T I N G F A C L I LT I E S

系统概述 系统组成

系统是由TY-C系列应急照明控制器（系统主机）、TY-D系列集中电源(EPS)、TY-FP系列应
急照明分配电装置、TY-BLJC系列集中电源集中控制型消防应急标志灯具、TY-ZFJC系列集中电源
集中控制型消防应急照明灯具所组成。

产品符合国家标准GB 17945-2010《消防应急照明和疏散指示系统》的规定。通过了国家消防
电子产品质量监督检验中心型式试验检验和公安部消防产品合格评定中心的认证,并取得相关报告与证

书。

系统结构拓扑图

分配电装置

AC220V电源
疏散标志灯
应急照明集中电源
应急照明控制器 (EPS)
应急照明灯

分配电装置
AC220V AC220V
消防电源 消防电源
疏散标志灯
AC220V电源
应急照明灯

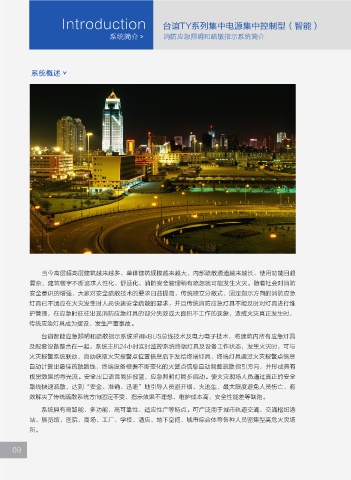

当今高层超高层建筑越来越多、单体建筑规模越来越大、内部疏散通道越来越长、使用功能日趋
复杂、建筑楼宇不断追求人性化、舒适化，消防安全管理稍有疏忽就可能发生火灾。随着社会对消防 分配电装置
通信线穿管敷设
安全意识的增强，大家对安全疏散技术的要求日益提高，传统独立分散式、固定指示方向的消防应急 走弱电(井)桥架
疏散标志灯
灯具已不适应在火灾发生时人员快速安全疏散的要求，并且传统消防应急灯具不能及时对灯具进行维 AC220V电源

护管理，在应急时往往出现消防应急灯具的部分失效或大面积不工作的现象，造成火灾真正发生时， 应急照明灯
传统应急灯具成为摆设，发生严重事故。 分配电装置
分配电装置
台谊智能应急照明和疏散指示系统采用xBUS总线技术及电力电子技术，将建筑内所有应急灯具 疏散标志灯
疏散标志灯
及配套设备整合在一起，系统主机24小时实时监控系统终端灯具及设备工作状态，发生火灾时，可与
火灾报警系统联动，自动获取火灾报警点位置信息后下发给终端灯具，终端灯具通过火灾报警点信息 应急照明灯
应急照明灯
自动计算出最佳疏散路线，终端设备根据不断变化的火警点信息自动调整疏散指引方向，并形成具有 AC220V电源
AC220V电源
视觉效果的导光流。安全出口语音同步报警，应急照明灯同步启动。使火灾现场人员通过真正的安全
路线快速疏散，达到“安全、准确、迅速”地引导人员避开烟、火逃生，最大限度避免人员伤亡，有 DC24V应急电源 DC24V应急电源

效解决了传统疏散系统方向固定不变、指示效果不理想、维护成本高、安全性能差等缺陷。
系统具有高智能、多功能、高可靠性、适应性广等特点。可广泛用于城市轨道交通、交通枢纽港
应急电源线：WDZN-BYJ-3X4/6-SC25
站、展览馆、医院、商场、工厂、学校、酒店、地下空间、城市综合体等各种人员密集型高危火灾场
通信干线：NH-RVSP-2X1.5-SC16
所。
电源线+通信线：WDZN-BYJ-2X2.5/4+NH-RVS-2X1.5-SC25
