TXCPSS 系列控制与保护开关 TXCPSS 系列控制与保护开关
TAIXI ELECTRICAL TAIXI ELECTRICAL

▲ 适用范围
· 双电源自动转换开关电器TXCPSS是以数字化系列TXCPSS控制与保护开关电器产品作为主开关，与
DV3数字化电压控制器、机械联锁、电气联锁等附件组合构成CB级和PC级两种ATSE自动转换开关，
当供电电源被检测到出现偏差时进行电源之间的切换，保证其供电的可靠性和连续性。TXCPSS电源
自动转换开关电器(以下简称TXCPSS)主要用于交流额定频率50Hz或60Hz、额定电压至415V，额定电
流至125A的两路电源(电网与电网、电网与自备电源)供电系统中，因其中一路电源发现欠压、过压、
断相、失压时进行电源之间的自动或手动切换，以保证其供电的可靠性及安全性，切换装置适用于紧
急供电，在电源切换期间停止向负载供电。根据用户需要可选配过载、过流、断相、短路、欠流等各
种保护功能，构成CB级或PC级双电源自动转换开关电器，实现双电源自动或手动的控制与保护。
CB级产品能够接通、承载和分断正常条件下的包括规定的过载条件下电流，且能够接通、承载一定时
间并分断规定的非正常条件下的电流(如短路电流)。
· 产品符合GBl4048.11《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关设备》和
IEC60947-6-1《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关设备》。

TX
▲ 产品特征
TX
· 具备三位式，即常用电源通、备用电源通以及双分(断开)位置； TX
具有瞬时型和延时型；
· 动作时间：瞬时型转换时间小于80毫秒；延时型总动作时间在2～32秒内可调； ▲ 与同类产品相比
· 集成化、模块化、体积小、外形美观、具备0 1～125安培的电流规格、设置灵活、操作方便、安装角
· TXCPSS特别适用于主要负载的末端，应用这种新型ATSE自动转换开关，可以减少线路中所需的元件品种、数量，从根本上解
度灵活、防护等级高；
决各电器之间的协调配合问题，克服由于采用不同考核标准的电器产品之间组合在一起使用时的保护特性、控制特性配合不协
· 可提供3极或4极(4P或3P+N)；
调的现象，从根本上减少设计人员的工作量。
· 使用类别：AC一33B，电动机负载或包含电动机、电阻负载和30％以下白炽灯负载的混合负载；
· TXCPSS系列双电源自动转换开关是一种新型的数字化高集成高可靠性的产品。
· 保护完善、控制可靠、信号齐全、可远程控制、组合方式灵活；
· TXCPSS数字化双电源产品与国内外其它各种同类产品相比，其主要优点体现在以下n个方面：
· 符合GB标准和lEC60947标准规定的电气设计表示方法如图一。
· 整体性(控制与保护功能内部协调配合，缩小了安装位置，简化了接线)；
· 体积小(集成化、模块化、小型化、系列化、多种型式、多种规格)；

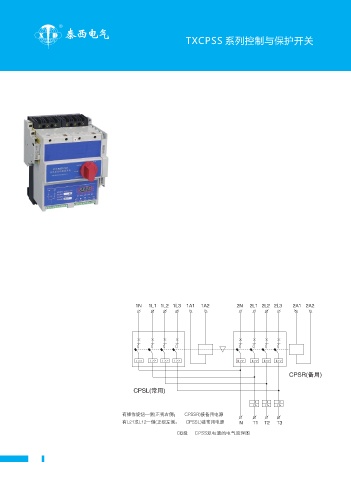

▲ 电气原理图 · 控制可靠(带内置机械联锁和电气联锁)；
· 保护完善(配备过载、过流、断缺相、三相不平衡、漏电等功能)；
· 信号齐全(停止、运行、过载、过流、消防等故障信号指示)；
· 接线方便(集成断路器、接触器、继电器、电机综合保护器等产品功能)；
· 远程控制(可手动控制、可自动控制、可消防控制)；
· 三种采电方式(单相采电监测、二相采电监测、三相采电监测)；
· 组合方式灵活(三极、四极；02+09辅助、06+09辅助；基本或消防型等各种组合)；
· 三种工作位置(具有零位即双分位置)。

▲ 与同类产品相比

· 用户可根据需要，现场调整欠压延时、过压延时，可调范围均为5～30秒。也可以根据需要选择不带延时功能的转换开关。
动作值整定：
· 单相过压动作值可整定范围
· 三相过压动作值可整定范围
· 单相欠压动作值可整定范围
· 三相欠压动作值可整定范围
TX · 230～264伏：
TX · 400～456伏；
· 165～210伏；
TX
· 285～360伏；
