TXCPS 系列控制与保护开关 TXCPS 系列控制与保护开关
TAIXI ELECTRICAL TAIXI ELECTRICAL

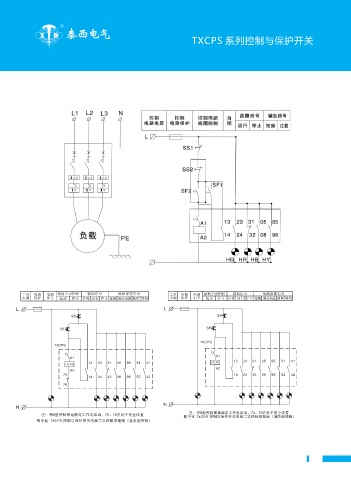

▲ B型数字化控制器 ▲ 基本电气控制图
· 具有过载可调和过流可调保护功能，具有自动复位和手动复位功能，具有延时、启动超时、堵转、温度补偿、断相、缺相、堵
转、启动超时、欠流、三相不平衡、过压、欠压和较低过载下良好的保护功能，整定电流值包括过载反时限长延时脱扣整定电流
值lr1、短路短延时整定电流值或定时限整定电流值l r2均可调。按原理和用途分为多种类别规格。
▲ 辅助触头模块
· 辅助触头基本参数见下表，辅助触头为电气上分开的，即每组触头上可接不同的电压；辅助触头的每对接线端子均用2位数标
志，，标志的个位数是功能数，1、2表示常闭触头，3、4表示常开触头；标志的十位数为序列数。属于同一触头的接线端子用相
同的序列数，且所有具有相同功能的触头用不同的序列数。其中95、98标志故障信号常开触头，05、08标志主体短路信号常开
触头。当主电路发生过载(或过流过压、断相缺相等)故障时操作旋钮处于TRlP，95、98故障报警信号闭合，主电路分断；发生短
路时操作旋钮处于TRlP，05、08主体短路报警信号闭合，95、98故障报警信号亦闭合，主电路分断。
▲ 机械无源、隔离辅助触头
▲ 外形及安装尺寸
TX
TX
TX
TX
TX TX
TX
TX
73 74
