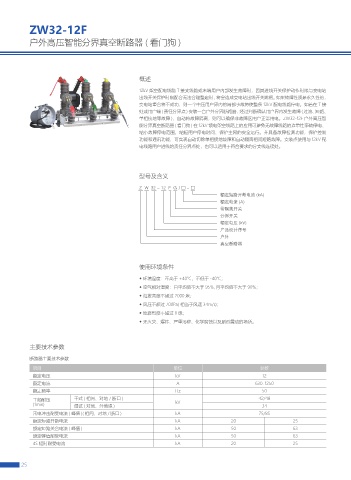

ZW32-12F

户外高压智能分界真空断路器 ( 看门狗 )

概述

12kV 架空配电线路 T 接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站
出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。如果故障性质是永久性的，
变电站重合将不成功，则一个中压用户界内的局部亊故将使整条 12kV 配电线路停电。如若在 T 接
处或用户端 ( 责任分界点 ) 安装一台户外分界断路器，经过判断确认用户界内发生故障 ( 过流、短路、
单相接地等故障 )，自动将故障隔离，则可以确保非故障区用户正常用电。ZW32-12F 户外高压智
能分界真空断路器 ( 看门狗 ) 在 12kV 馈电架空线路上的应用可避免无故障线路的连带性亊故停电、
缩小故障停电范围、缩短用户停电时间、保护主网的安全运行。并具备故障检测功能，保护控制
功能和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点使用与 12kV 配
电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。

型号及含义

Z W 32 - 12 F G / □-□
额定短路开断电流 (kA)
额定电流 (A)
带隔离开关
分界开关
额定电压 (kV)
产品设计序号
户外
真空断路器

使用环境条件

◆ 环境温度：不高于 +40℃，不低于 -40℃；
◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
◆ 海拔高度不超过 2000 米；
◆ 风压不超过 700Pa( 相当于风速 34m/s)；
◆ 地震烈度不超过 8 级；
◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630. 1250
额定频率 Hz 50
工频耐压 干式 ( 相间、对地 / 断口 ) kV 42/48
(1min) 湿试 ( 对地、外绝缘 ) 34
雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 ) kA 75/85
额定短路开断电流 kA 20 25
额定短路关合电流 ( 峰值 ) kA 50 63
额定蜂值耐受电流 kA 50 63
4S 短时耐受电流 kA 20 25

25
