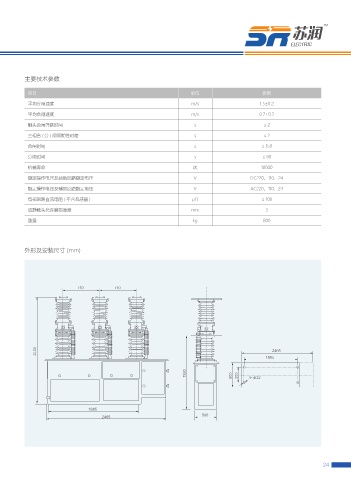

主要技术参数

项目 单位 参数

平均分闸速度 m/s 1.5±0.2
平均合闸速度 m/s 0.7±0.2
触头合闸弹跳时间 s ≤2
三相合 ( 分 ) 闸同期性时差 s ≤2

合闸时间 s ≤ 150
分闸时间 s ≤ 60
机械寿命 次 10000

额定操作电压及辅助回路额定电压 V DC220、110、24
额定操作电压及辅助回路额定电压 V AC220、110、24
每相回路直流电阻 ( 不含互感器 ) μΩ ≤ 100
动静触头允许磨损厚度 mm 3

重量 kg 800

外形及安装尺寸 (mm)
