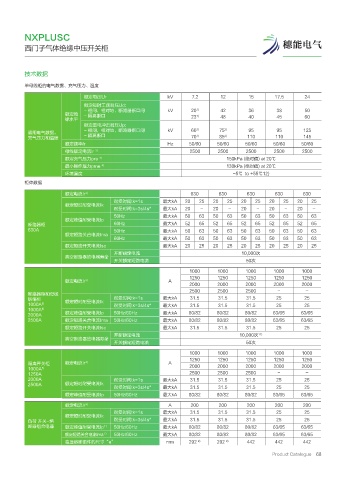

NXPLUSC
西门子气体绝缘中压开关柜

技术数据

单母线柜的电气数据、充气压力、温度
额定电压Ur kV 7.2 12 15 17.5 24
额定短时工频耐压Ud:
- 相间，相对地，断路器断口间 kV 20 1) 42 36 38 50
额定绝 - 隔离断口 23 1) 48 40 45 60
缘水平
额定雷电冲击耐压Up:
- 相间，相对地，断路器断口间 kV 60 1) 75 2) 95 95 125
通用电气数据，
充气压力和温度 - 隔离断口 70 1) 85 2) 110 110 145
额定频率fr Hz 50/60 50/60 50/60 50/60 50/60
母线额定电流Ir 3) 2500 2500 2500 2500 2500
额定充气压力pre 4) 150kPa (绝对值) at 20℃
最小操作压力pme 4) 130kPa (绝对值) at 20℃
环境温度 -5℃ to +55℃12)
柜体数据
额定电流Ir 3) 630 630 630 630 630
耐受时间tk=1s 最大kA 20 25 20 25 20 25 20 25 20 25
额定短时耐受电流Ik
耐受时间tk=3s/4s* 最大kA 20 - 20 - 20 - 20 - 20 -
50Hz 最大kA 50 63 50 63 50 63 50 63 50 63
额定峰值耐受电流Ip
断路器柜 60Hz 最大kA 52 65 52 65 52 65 52 65 52 65
630A 50Hz 最大kA 50 63 50 63 50 63 50 63 50 63
额定短路关合电流Ima
60Hz 最大kA 50 63 50 63 50 63 50 63 50 63
额定短路开关电流Isc 最大kA 20 25 20 25 20 25 20 25 20 25
开断额定电流 10,000次
真空断路器的电器寿命
开关额定短路电流 50次
1000 1000 1000 1000 1000
1250 1250 1250 1250 1250
额定电流Ir 3) A
2000 2000 2000 2000 2000
2500 2500 2500 - -
断路器柜和母线
联络柜 额定短时耐受电流Ik 耐受时间tk=1s 最大kA 31.5 31.5 31.5 25 25
1000A 5) 耐受时间tk=3s/4s* 最大kA 31.5 31.5 31.5 25 25
1000A 6)
2000A 额定峰值耐受电流Ip 50Hz/60Hz 最大kA 80/82 80/82 80/82 63/65 63/65
2500A 额定短路关合电流Ima 50Hz/60Hz 最大kA 80/82 80/82 80/82 63/65 63/65
额定短路开关电流Isc 最大kA 31.5 31.5 31.5 25 25
开断额定电流 10,000次 11)
真空断路器的电器寿命
开关额定短路电流 50次
1000 1000 1000 1000 1000
1250 1250 1250 1250 1250
隔离开关柜 额定电流Ir 3) A
1000A 5) 2000 2000 2000 2000 2000
1250A 2500 2500 2500 - -
2000A 耐受时间tk=1s 最大kA 31.5 31.5 31.5 25 25
2500A 额定短时耐受电流Ik
耐受时间tk=3s/4s* 最大kA 31.5 31.5 31.5 25 25
额定峰值耐受电流Ip 50Hz/60Hz 最大kA 80/82 80/82 80/82 63/65 63/65
额定电流Ir 3) A 200 200 200 200 200
耐受时间tk=1s 最大kA 31.5 31.5 31.5 25 25
额定短时耐受电流Ik
负荷 开关-熔 耐受时间tk=3s/4s* 最大kA 31.5 31.5 31.5 25 25
断器组合电器 额定峰值耐受电流Ip 7） 50Hz/60Hz 最大kA 80/82 80/82 80/82 63/65 63/65
额定短路关合电流Ima 7） 50Hz/60Hz 最大kA 80/82 80/82 80/82 63/65 63/65
高压熔断组件的尺寸“e” mm 292 8) 292 8) 442 442 442

Product Catalogue 68
