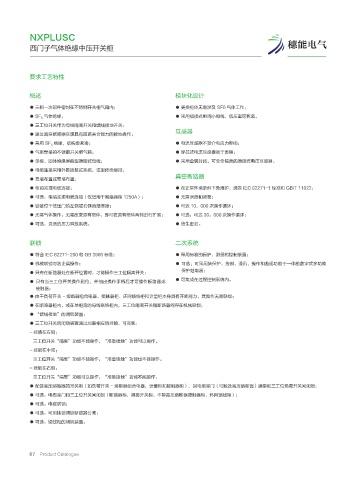

NXPLUSC
西门子气体绝缘中压开关柜

要求工艺特性

概述 模块化设计
● 三相一次部件密封在不锈钢开关柜气箱内； ● 更换柜体无需涉及 SF6 气体工作；
● SF 6 气体绝缘； ● 采用插接式柜间小母线，低压室可拆装。
● 三工位开关作为母线隔离开关和馈线接地开关；
互感器
● 通过真空断路器实现具有短路关合能力的接地操作；
● 采用 SF 6 绝缘，结构更紧凑； ● 电流互感器不受介电应力影响；
● 气密焊接的不锈钢开关柜气箱； ● 穿芯式电流互感器易于更换；
● 单极、固体绝缘屏蔽型插接式母线； ● 采用金属封闭，可安全隔离的插接式电压互感器。
● 电缆连接采用外锥插接式系统，或固体绝缘排；
真空断路器
● 靠墙布置或离墙布置；
● 柜前实现电缆连接； ● 在正常环境条件下免维护，满足 IEC 62271-1 标准和 GB/T 11022；
● 可选：柜后实现电缆连接（仅适用干断路器柜 1250A）； ● 无需润滑和调整；
● 铰链位干低压门的左侧或右侧后部连接； ● 可达 10，000 次操作循环；
● 无需气体操作，无需改变原有柜体，即可在原有柜体两侧进行扩展； ● 可选：可达 30，000 次操作循环；
● 可选：灵活的压力释放系统。 ● 终生密封。

联锁 二次系统
● 符合 IEC 62271-200 和 GB 3906 标准； ● 采用标准的保护，测量和控制装置；
● 机械联锁可防止误操作； ● 可选：可采用集保护、控制、通讯、操作和监视功能于一体的数字式多功能
● 只有在断路器处在断开位置时，才能操作三工位隔离开关； 保护继电器；
● 可集成在过程控制系统内。
● 只有当三工位开关操作到位，并抽出操作手柄后才可操作断路器或
接触器；
● 由干负荷开关 - 熔断器组合电器、接触器柜、环网馈线柜和计量柜本身具有开断能力，其操作无需联锁；
● 在断路器柜内，或在单柜宽的母线联络柜内，三工位隔离开关和断路器间存在机械联锁；
● “馈线接地”的闭锁装置；
● 三工位开关的闭锁装置通过加装相应的挂锁，可实现：
- 挂镄在左侧：
三工位开关“隔离”功能不能操作，“准备接地”功能可以操作。
- 挂锁在中间：
三工位开关“隔离”功能不能操作，“准备接地”功能也不能操作。
- 挂锁在右侧：
三工位开关“隔离”功能可以操作，“准备接地”功能不能操作。
● 配链高压熔断器的开关柜（如负荷开关 - 熔断器组合电器，计量柜和接触器柜）．其电缆室门（可触及高压熔断嚣）通常和三工位负荷开关间闭锁；
● 可选：电缆室门和三工位开关间闭锁（断路器柜，隔离开关柜，不带高压熔断器接触器柜，环网馈线柜）；
● 可选：电磁联锁；
● 可选：可用挂锁闭锁断路器分闸；
● 可选：馈线柜的闭锁装置。
