YHSHENQI
玉环神七

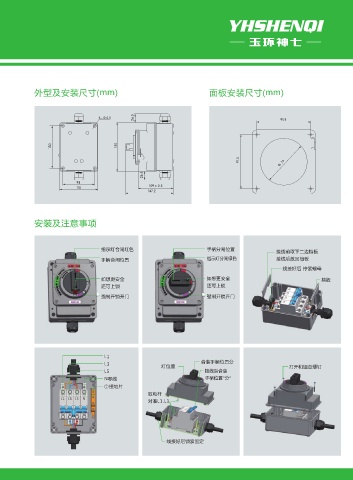

外型及安装尺寸(mm) 面板安装尺寸(mm)
4-Φ4.5 26.5 91.5
130 150
91.5 Φ 79
26.5
98
118 109±0.5
147.2
安装及注意事项
指示灯合闸红色 手柄分闸位置
接线前取下二边挡板
手柄合闸位置 指示灯分闸绿色 接线后放回挡板
线接好后 拧紧螺母
如想更安全 如想更安全 挡板
还可上锁 还可上锁
强制开锁开门 强制开锁开门
L1
合装手柄位置分
L3 灯位置 打开和组合螺钉
L5 接线后合装
N零线 手柄位置“分”
接地片
取电杆
L1 L3 L5 N
对准L1.L3
线接好后锁紧固定
