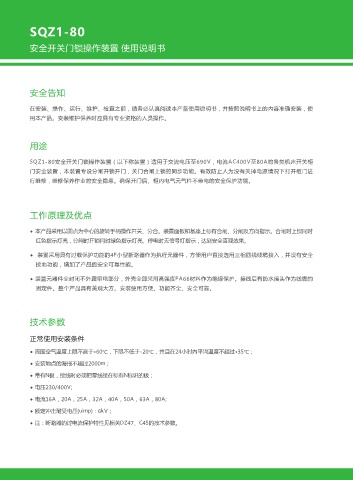

SQZ1-80

安全开关门锁操作装置 使用说明书

安全告知

在安装、操作、运行、维护、检查之前，请务必认真阅读本产品使用说明书，并按照说明书上的内容准确安装，使
用本产品。安装维护保养时应具有专业资格的人员操作。

用途

SQZ1-80安全开关门锁操作装置（以下称装置）适用于交流电压至690V，电流AC400V至80A的各类机床开关柜
门安全装置，本装置专设分闸开锁开门，关门合闸上锁的同步功能。有效防止人为没有关掉电源情况下打开柜门进
行维修，维修保养作业的安全隐患。确保开门后、柜内电气元气件不带电的安全保护功能。

工作原理及优点

◆ 本产品采用以圆点为中心的旋转手柄操作开关、分合。装置面板和基座上标有合闸、分闸及方向指示。合闸时上锁同时
红色指示灯亮，分闸时开锁同时绿色指示灯亮、停电时无信号灯指示，达到安全直观效果。

◆ 装置采用具有过载保护功能的4P小型断路器作为执行元器件，方便用户直接选用三相四线线缆接入，并设有安全
接地功能，增加了产品的安全可靠性能。

◆ 装置元器件全封闭不外露带电部分，外壳全部采用高强度PA66材料作为绝缘保护。接线后有防水接头作为线缆的
固定件。整个产品具有美观大方。安装使用方便、功能齐全、安全可靠。

技术参数

正常使用安装条件

◆ 周围空气温度上限不高于+60℃，下限不低于-20℃，并且在24小时内平均温度不超过+35℃；

◆ 安装地点的海报不超过2000m；
◆ 带有N极，接线时必须把零线接在标有N标识的极；

◆ 电压230/400V;
◆ 电流16A，20A，25A，32A，40A，50A，63A，80A;

◆ 额定冲击耐受电压(uimp)：6kV；
◆ 注：断路器的过电流保护特性见相关DZ47、C45的技术参数。
