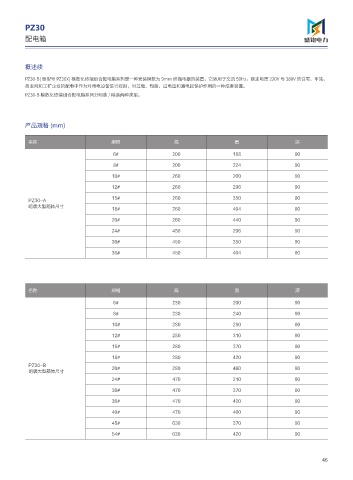

PZ30

配电箱

概述续
PZ30-B( 原型号 PZ30X) 模数化终端组合配电箱系列是一种安装模数为 9mm 终端电器的装置，它适用于交流 50Hz，额定电压 220V 与 380V 的住宅、车站、
商业网和工矿企业的配电中作为对用电设备进行控制，对过载、短路、过电压和漏电起保护作用的一种成套装置。
PZ30-B 模数化终端组合配电箱系列分明装 / 暗装两种类型。

产品规格 (mm)

名称 规格 高 宽 深

6# 200 188 90
8# 200 224 90
10# 260 260 90

12# 260 296 90
15# 260 350 90
PZ30-A
暗装大型箱体尺寸
18# 260 404 90
20# 260 440 90
24# 450 296 90
30# 450 350 90

36# 450 404 90

名称 规格 高 宽 深
6# 230 200 90

8# 230 240 90
10# 280 280 90
12# 280 310 90
15# 280 370 90

18# 280 420 90
PZ30-B 20# 280 460 90
明装大型箱体尺寸
24# 470 310 90

30# 470 370 90
36# 470 420 90
40# 470 460 90
45# 630 370 90

54# 630 420 90

46
