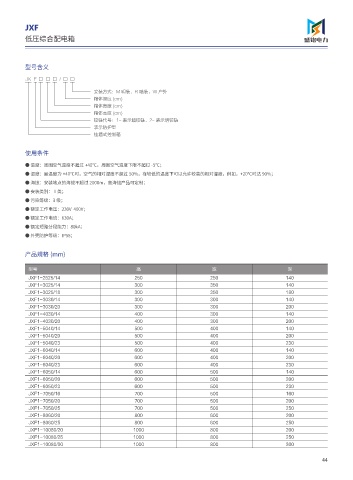

JXF

低压综合配电箱

型号含义
JX F □ □ □ / □ □

安装方式：M 明装，R 暗装，W 户外
箱体深度 (cm)
箱体宽度 (cm)
箱体高度 (cm)
铰链代号：1- 表示暗铰链、2- 表示明铰链
表示防护型
挂墙式控制箱

使用条件
● 温度：周围空气温度不超过 +40℃，周围空气温度下限不超过 -5℃；
● 湿度：最温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许较高的相对湿度，例如，+20℃时达 90%；
● 海拔：安装地点的海拔不超过 2000m，高海拔产品可定制；
● 安装类别：Ⅱ类；
● 污染等级：3 级；
● 额定工作电压：230V 400V；
● 额定工作电流：630A；
● 额定短路分段能力：80kA；
● 外壳防护等级：IP55；

产品规格 (mm)

型号 高 宽 深
JXF1-2525/14 250 250 140
JXF1-3025/14 300 350 140
JXF1-3025/18 300 350 180
JXF1-3030/14 300 300 140
JXF1-3030/20 300 300 200
JXF1-4030/14 400 300 140
JXF1-4030/20 400 300 200
JXF1-5040/14 500 400 140
JXF1-5040/20 500 400 200
JXF1-5040/23 500 400 230
JXF1-6040/14 600 400 140
JXF1-6040/20 600 400 200
JXF1-6040/23 600 400 230
JXF1-6050/14 600 500 140
JXF1-6050/20 600 500 200
JXF1-6050/23 600 500 230
JXF1-7050/16 700 500 160
JXF1-7050/20 700 500 200
JXF1-7050/25 700 500 250
JXF1-8060/20 800 600 200
JXF1-8060/25 800 600 250
JXF1-10080/20 1000 800 200
JXF1-10080/25 1000 800 250
JXF1-10080/30 1000 800 300
