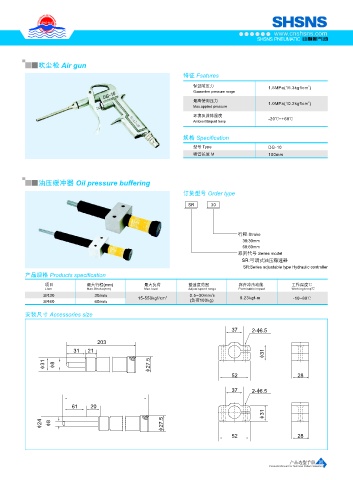

Page 12 - 上海山耐斯气动元件有限公司（E系列辅助元件）

E E Auxiliary Component
辅助元件

铜接头 Brass fittings 吹尘枪 Air gun

双外牙 管牙接头 特征 Fsatures
型号 Type 型号 Type 保证耐压力
2
1/4×1/6 1.5MPa(15.3kgf/cm )
1/8×1/8 Guarantee pressure range
3/16×1/8
1/4×1/8 1/4×1/2
5/16×1/8 最高使用压力 2
1/4×1/4 3/8×1/8 3/16×1/2 Max.applied pressure 1.0MPa(10.2kgf/cm )
5/16×1/2
3/8×1/8 1/2×1/8
3/16×1/4 3/8×1/2 环境及流体温度
3/8×1/8 -20℃ ~+60℃
1/4×3/4 1/2×1/2 Ambient&liquid temp
1/2×1/4 5/16×1/4 3/81/2
1/2×3/8 3/8×1/4 3/4×1/2
1/2×1/4 3/4×3/4 规格 Specification
1/2×1/2
1/4×1/8 3/8×3/4
3/4×1/2 5/16×3/8 型号 Type DG-10
1×3/4
3/4×3/4 3/8×3/8 喷管长度 M 100mm
1/2×1/8 1×1
3/4×1
1/2×3/4
卜申 双内牙 堵头
型号 Type 型号 Type 型号 Type 油压缓冲器 Oil pressure buffering
1/8×1/4 1/8×1×8 1/8
1/8×3/8 1/4×1/8 1/4 订货型号 Order type
3/8
1/4×3/8 1/4×1/4
1/4×1/2 3/8×1/4 1/2 SR 30
3/8×1/2 3/8×3/8
3/8×3/4 1/2×1/4
1/2×3/4 1/2×3/8
3/4×1 1/2×1/2 行程 Stroke
30:30mm
60:60mm
系列代号 Series model
SR:可调式油压稳速器
SR:Series adjustable type Hydraulic controller
产品规格 Products specification
吹尘枪 Air gun
项目 最大行程(mm) 最大负荷 整速度范围 容许冲击动能 工作温度℃
Ltem Max.Stroke(mm) Max.Ioad Adjust speed range Permissble impact Working temp℃
SR30 30mm 0.5~30mm/s
15-550kgf/cm 2 0.23kgf-m -10~80℃
SR60 60mm (负荷100kg)
安装尺寸 Accessories size

37 2- 6.5

203
31 21 31

31 8 27.5
52 28

特征 Fsatures 37 2- 6.5
2
保证耐压力 Guarantee pressure range 1.5MPa(15.3kgf/cm )
2
最高使用压力 Max.applied pressure 1.0MPa(10.2kgf/cm ) 61 20
31
环境及流体温度 Ambient&liquid temp -20℃ ~+60℃
24 8 27.5
规格 Specification
52 28
型号 Type AR-TS AR-TS-L
喷管长度 M 100mm 250mm

89 产品选型手册 产品选型手册 90
Products Manual For Technical Pattern Selection Products Manual For Technical Pattern Selection
