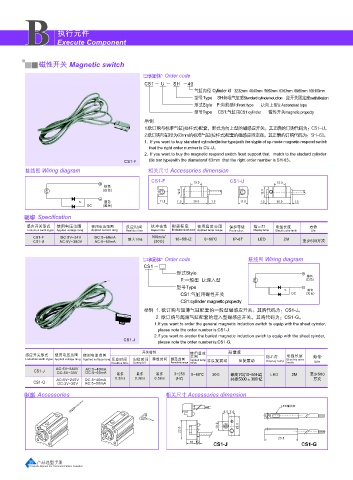

Page 22 - 上海山耐斯气动元件有限公司（B系列执行元件）

B B Execute Component
执行元件

磁性开关 Magnetic switch 气缸浮动接头 Floating join

订货型号 Order code
CS1 U SH 40
气缸内径 Cylinder ld 32:32mm 40:40mm 50:50mm 63:63mm 80:80mm 100:100mm
型号Type SH:标准气缸感Standard cylinderinduction 应开关固定座swith fixation

形式Style F:向前型F:Front type U:向上型U:Ascendent type
型号Type CS1:气缸用CS1:cylinder 磁性开关magnetic propecty
举例
1.欲订购与标准气缸(拉杆式)配套，形式为向上型的磁感应开关。其正确的订购代码为：CS1-U。
2.欲订购与缸径为63mm的标准气缸(拉杆式)配套的磁感应固定座。其正确的订购代码为：SH-63。
1. If you want to buy standard cylinder(tie bar type)with the styple of up-mode magnetic respond switch
that the right order number is CU-U。
2. If you want to buy the magnetic respond switch fixed support that match to the stadard cylinder
CS1-F (tie bar type)with the diameterof 63mm that the right order number is SH-63。
接线图 Wiring diagram 相关尺寸 Accessories dimension

CS1-F CS1-U
+ 13.0 13.0
棕色 订货代码 Order code
(白色)
12.0 12.0 FJ 10 08
-
蓝色 11.0 1.5 26.0 1.5 11.0 1.5 26.0 1.5
DC (黑色) 接头尺寸 型号 Mode FJ-1008 FJ-1010 FJ-1012 FJ-1014
基本型 接头尺寸 M8X1.25 M8X1.25 M12X1.25 M14X1.25
规格 Specification
型号 Type
感应开关形式 使用电压范围 使用电流范围 反应时间 抗冲击性 耐震程度 使用温度范围 保护等级 指示灯 电线长度 寿命 型号 Mode FJ-1016 FJ-1018 FJ-1020 FJ-1026
Lnduction swith stype Applied voltage rang Applied current rang Realtion time Repel time Endurable shock level Applied temp range Prote ction Display lamp Electric wire lenth Life 接头尺寸 M16X1.25 M18X1.25 M20X1.25 M26X1.25
CS1-F DC:5V~24V DC:5~60mA 最大1ms 300m/s 2 10~55HZ 0~60℃ IP-67 LED 2M
CS1-U AC:5V~380V AC:5~50mA (30G) 至少500万次
08:M8X1.25
订货型号 Order code 接线图 Wiring diagram E G
CS1
形式Style +
棕色
F:一般型 U:埋入型 (白色)
型号Type -
蓝色
CS1:气缸用磁性开关 DC (黑色)
CS1:cylinder magnetic propecty
举例 1. 欲订购与超薄气缸配套的一般型磁感应开关。其购代码为：CS1-J。 B C +0 -0.1
2. 欲订购与超薄气缸配套的埋入型磁感应开关。其购代码为：CS1-G。
1.If you want to order the general magnetic induction awitch to equip with the sheet cyinder,
please note the order number is:CS1-J.
2.If you want ro oreder the buried magnetic induction awich to equip with the sheet cyinder,
CS1-J
please note the order number is:CS1-G.
开关特性 使用温 度 耐震度 F
感应开关形式 使用电压范围 使用电流范围 范 围 指示灯 电线长度 寿命
Lnduction swith stype Applied voltage rang Applied voltage rang 反应时间 归位时间 释放时间 频率范围 Applied temp 非反复震动 反复震动 Display lamp Electric wire D
Realtion time Sueep bit Periodicity range range lenth Life
AC:5V~380V AC:5~40mA A
CS1-J DC:5V~30V DC:5~50mA 最多 最多 最多 3~250 0~60℃ 30G 最高7G(10~55HZ) LED 2M 至少500
0.3ms 0.3ms 0.5ms (HZ) 共振5300±300HZ
AC:5V~240V DC:5~40mA 万次
CS1-G DC:3V~30V AC:5~50mA
内径(mm) A B C D E F G
安装 Accessories 相关尺寸 Accessories dimension
FJ-1008 52 φ24 13H 12 17.6 19 双面7.9
LED指示灯 FJ-1010 60 26 17H 13.3 21 21.5 双面9.9
8.5 7.0 FJ-1012 65 32 19 15.4 24.1 21.7 双面11.9
FJ-1014 67 35 22 13.2 28 22 双面13.9
10.0 22.0 FJ-1016 91 45 27 23 36 24.8 双面16.9
22.0 FJ-1018 90 46 27H 24 36 24.8 双面16.9
23.5 FJ-1020 53.2 32H 28.5 41 41 31.5 四面21.9X21.9
10 12
CS1-J CS1-G FJ-1026 122 59.7 41H 35 47.8 36.8 四面21.9X21.*9
CS1-J
CS1-G
39 产品选型手册 产品选型手册 40
Products Manual For Technical Pattern Selection Products Manual For Technical Pattern Selection
