Page 4 - 上海山耐斯气动元件有限公司（A系列空气过滤组合）
P. 4
A A Air Filtration Combination
空气过滤组合
e
e

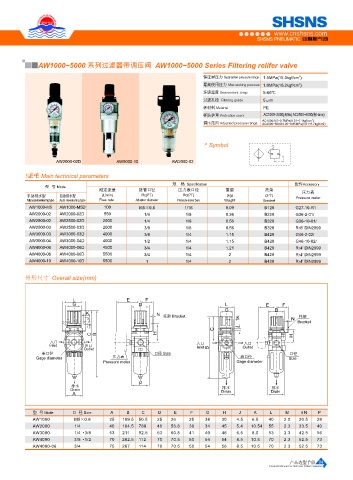

AC1000~5000 系列空气过滤组合 AC1000~5000 Seri s Air Filtration Combination AW1000~5000 系列过滤器带调压阀 AW1000~5000 Seri s Filtering relifer valve
2
保证耐压力 Guarantee pressure range 1.5MPa(15.3kgf/cm ) 保证耐压力 Guarantee pressure range 1.5MPa(15.3kgf/cm ) 2
2
最高使用压力 Max.working pressure 1.0MPa(10.2kgf/cm ) 最高使用压力 Max.working pressure 1.0MPa(10.2kgf/cm ) 2
环境温度 Environment temp 5-60℃ 环境温度 Environment temp 5-60℃
过滤孔径 Filtering grade 5μm 过滤孔径 Filtering grade 5μm
建议润滑用油 Suggested lubricant 透平1号油ISOVG32Touping NO.1oil ISOVG32 杯材料 Meterial PE
杯材料 Meterial PE 杯防护罩 Protection cover AC1000~2000(无No) AC2500~6000(有Have)
杯防护罩 Protection cover AC1010~2010(无No) AC3010~4010(有Have) 调压范围 Adjusted pressure range AC1000:0.5~0.7MPa(0.51~7.1kgf/cm ) 2 2
AC2000~5000:0.05~0.85MPa(0.51~8.7kgf/cm )
AC1000:0.5~0.7MPa(0.51~7.1kgf/cm ) 2
调压范围 Adjusted pressure range AC2000~6000:0.05~0.85MPa(0.51~8.7kgf/cm ) 2
·º Symbol ·º Symbol
AC5010-10 AC2010-02D AC2010-02 AW2000-02D AW5000-10 AW2000-02
¼Ê²Ê Main technical parameters ¼Ê²Ê Main technical parameters
规 格 Specification 配件Accessory 规 格 Specification 配件Accessory
型 号 Mode 型 号 Mode
组 件 Component 额定流量 接管口径 压力表口径 重量 托架 压力表 额定流量 接管口径 压力表口径 重量 托架 压力表
手动排水型 自动排水型 过滤器减压阀 油雾器 (L/min) Rc(PT) Rc(PT) (kg) (2个) 手动排水型 自动排水型 (L/min) Rc(PT) Rc(PT) (kg) (2个)
Manual dewatering type Auto dewatering type Filter regulatol Lubricator Flow rate Adapter diameter Pressure-meter bore Weight Bracket Pressure mater Manual dewatering type Auto dewatering type Flow rate Adapter diameter Pressure-meter bore Weight Bracket Pressure mater
W
AC1010-M5 AC1010-M5D AW1000 AL1000 90 M5×0.8 1/16 0.22 Y10L G27-10-R1 AW1000-M5 A 1000-M5D 100 M5×0.8 1/16 0.09 B120 G27-10-R1
AC2010-02 AC2010-02D AW2000 AL2000 500 1/4 1/8 0.66 Y20L G36-2-01 AW2000-02 AW2000-02D 550 1/4 1/8 0.36 B220 G36-2-01/
AC3010-02 AC3010-02D AW3000 AL3000 1700 1/4 1/8 0.98 Y30L G36-10'-01 AW2500-02 AW2500-02D 2000 1/4 1/8 0.56 B320 G36-10-01/
AC3010-03 AC3010-03D AW3000 AL3000 1700 3/8 1/8 0.98 Y30L R1/8' DIN2999 AW2500-03 AW2500-03D 2000 3/8 1/8 0.56 B320 R18' DIN2999
AC4010-03 AC4010-03D AW4000 AL4000 3000 3/8 1/4 1.93 Y40L AW3000-03 AW3000-03D 4000 3/8 1/4 1.15 B420 G46-2-02/
AC4010-04 AC4010-04D AW4000 AL4000 3000 1/2 1/4 1.93 Y40L G46-2-02 AW3000-04 AW3000-04D 4000 1/2 1/4 1.15 B420 G46-10-02/
AC4010-06 AC4010-06D AW4000 AL4000 3000 3/4 1/4 1.99 Y50L G46-10-02 AW4000-06 AW4000-06D 4500 3/4 1/4 1.21 B420 R14' DIN2999
AC5010-06 AC5010-06D AW5000 AL5000 5000 3/4 1/4 2.70 Y50L R1/4' DIN2999 AW4000-06 AW4000-06D 5500 3/4 1/4 2 B420 R14' DIN2999
AC5010-10 AC5010-10D AW5000 AL5000 5000 1 1/4 2.70 Y50L AW4000-10 AW4000-10D 5500 1 1/4 2 B420 R14' DIN2999
外形尺寸 Overall size(mm) 外形尺寸 Overall size(mm)
L E F
A E A G D L E F
N G D N G E F G D
D K N
J J 托架 Bracket K N 托架
L型托架 Bracket
L shape bracket K L型托架
C C C J
L shape bracket
B C B H H
入口 出口 H 入口 出口 H
M Inlet M Outlet 入口 入口 入口
Inlet Outlet B Inlet 出口 Inlet B Outlet
K H Outlet
管接头(任选项) H 表口径 口径 Size 口径
Adapter(optional) 管接头(任选项) 压力表 表口径
J L Adapter(optional) Gage diameter Size
口径 口径 Pressure meter Gage diameter
表口径 Size 表口径 Size L
Gage diameter Gage diameter
排水 油雾器 油雾器
Drain Oil sprayer 排水 Oil sprayer 排水 P
Drain 排水 排水
Drain Drain Drain
A
型 号 Mode 口 径 Bore A B C D E F G H J K L M N 型 号 Mode 口 径 Bore A B C D E F G H J K L M φN P
AC1010 M5×0.8 58 109.5 50.5 25 26 25 29 20 4.5 7.5 5 17.5 16 AW1000 M5×0.8 25 109.5 50.5 25 26 25 38 30 4.5 6.5 40 2.0 20.5 28
AC2010 1/4 90 164.5 78 40 56.8 30 45 24 5.5 8.5 5 22 23 AW2000 1/4 40 164.5 789 40 56.8 30 34 45 5.4 10.54 55 2.3 33.5 40
AC3010 1/4·3/8 117 211 92.5 53 60.8 41 58.5 35 7 11 7 34.2 26 AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56
AC4010 3/8·1/2 154 262.5 112 70 70.5 50 77 40 9 13 7 42.2 33 AW4000 3/8 ·1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73
AC4000-06 3/4 164 167 114 70 70.5 50 82 40 9 13 7 46.2 36 AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73
03 产品选型手册 产品选型手册 04
Products Manual For Technical Pattern Selection Products Manual For Technical Pattern Selection
