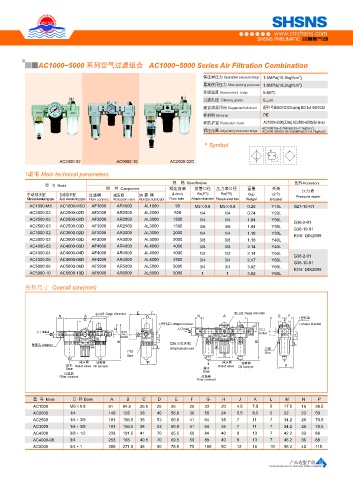

AC1000~5000 系列空气过滤组合 AC1000~5000 Seri s Air Filtration Combination
e
保证耐压力 Guarantee pressure range 1.5MPa(15.3kgf/cm ) 2
最高使用压力 Max.working pressure 1.0MPa(10.2kgf/cm ) 2
环境温度 Environment temp 5-60℃
过滤孔径 Filtering grade 5μm
建议润滑用油 Suggested lubricant 透平1号油ISOVG32Touping NO.1oil ISOVG32
杯材料 Meterial PE
杯防护罩 Protection cover AC1000~2000(无No) AC2500~6000(有Have)
AC1000:0.5~0.7MPa(0.51~7.1kgf/cm ) 2
调压范围 Adjusted pressure range AC2000~5000:0.05~0.85MPa(0.51~8.7kgf/cm ) 2
·º Symbol

AC2000-02 AC5000-10 AC2000-02D
¼Ê²Ê Main technical parameters

规 格 Specification 配件Accessory
型 号 Mode

组 件 Component 额定流量 接管口径 压力表口径 重量 托架 压力表
手动排水型 自动排水型 过滤器 减压阀 油 雾 器 (L/min) Rc(PT) Rc(PT) (kg) (2个) Pressure mater
Manual dewatering type Auto dewatering type Filter connect Reduction valve Atomized lubricator Flow rate Adapter diameter Pressure-meter bore Weight Bracket
AC1000-M5 AC1000-M5D AF1000 AR1000 AL1000 90 M5×0.8 M5×0.8 0.26 Y10L G27-10-R1
AC2000-02 AC2000-02D AF2000 AR2000 AL2000 500 1/4 1/4 0.74 Y20L
AC2500-02 AC2500-02D AF3000 AR2500 AL3000 1500 1/4 1/4 1.04 Y30L
G36-2-01
AC2500-03 AC2500-03D AF3000 AR2500 AL3000 1500 3/8 3/8 1.04 Y30L
G36-10-01
AC3000-02 AC3000-02D AF3000 AR3000 AL3000 2000 1/4 1/4 1.18 Y30L
R1/8` DIN2999
AC3000-03 AC3000-03D AF3000 AR3000 AL3000 2000 3/8 3/8 1.18 Y40L
AC4000-03 AC4000-03D AF4000 AR4000 AL4000 4000 3/8 3/8 2.14 Y40L
SHSNS PNEUMATIC AC4000-04 AC4000-04D AF4000 AR4000 AL4000 4000 1/2 1/2 2.14 Y50L G36-2-01
精工熟炼, 大器终成...... AC4000-06 AC4000-06D AF4000 AR4000 AL4000 4500 3/4 3/4 2.47 Y60L G36-10-01
AC5000-06 AC5000-06D AF5000 AR5000 AL5000 5000 3/4 3/4 3.82 Y60L
R1/4` DIN2999
AC5000-10 AC5000-10D AF5000 AR5000 AL5000 5000 1 1 3.82 Y60L
A 空气过滤组合 外形尺寸 Overall size(mm)

E
F
Gage diameter
表口径
Air Filtration Combination
N
A
D
G
L型托架 Lshape bracker N A 表口径 Gage diameter E D F L型托架
L shape bracket
C
C 入口Inlet 出口
入口Inlet 出口 M
M K Outlet H
K Outlet H
B B
管接头 Adapter 管接头(任选项) L
L Adapter(optional) 口径
口径 Size
Size G
减压阀 油雾器 P 减压阀 油雾器
排水 Relief valve Oil sprayer Relief valve Oil sprayer P
Drain 排水
Drain
过滤器
Filter connect 过滤器
Filter connect

型 号 Mode 口 径 Bore A B C D E F G H J K L M N P
AC1000 M5×0.8 91 84.5 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5
AC2000 1/4 140 125 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50
AC2500 1/4·3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5
AC3000 1/4·3/8 181 156.5 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5
AC4000 3/8·1/2 238 191.5 41 70 65.5 50 84 40 9 13 7 42.2 33 88
AC4000-06 3/4 253 193 40.5 70 69.5 50 89 40 9 13 7 46.2 36 88
AC5000 3/4·1 300 271.5 48 90 75.5 70 105 50 12 16 10 55.2 40 115
产品选型手册 02
Products Manual For Technical Pattern Selection
