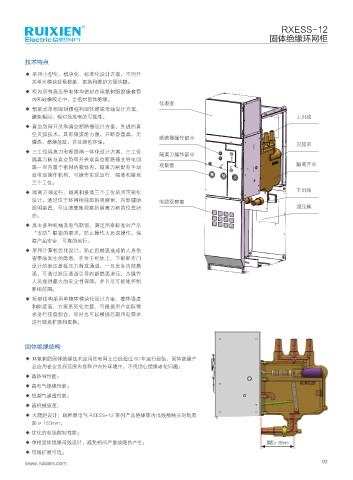

RXESS-12
固体绝缘环网柜

技术特点

◆ 采用小型化、模块化、标准化设计方案，不同开
关单元模块现场按装、更换和维护方便快捷。
◆ 柜内所有高压带电体均密封在环氧树脂绝缘套筒
内和硅橡胶之中，全密封固体绝缘。
仪表室
◆ 预装式单相固封极柱和固体绝缘母线设计方案，
避免相间、相对地放电的可能性。 上出线
◆ 真空负荷开关和真空断路器设计方案，先进的真
空灭弧技术，具有熄弧能力强，开断容量高，无
断路器操作部分
爆炸、燃烧危险，并且绿色环保。 灭弧室
◆ 三工位隔离刀和断路器一体化设计方案，三工位
隔离刀操作部分
隔离刀闸与真空负荷开关或真空断路器主导电回
路一同内置于密封的箱体内，隔离刀闸配有手动 观察窗 隔离开关
或电动操作机构，可操作实现运行、隔离和接地
三个工位。
◆ 隔离刀闸运行、隔离和接地三个工位采用可视化 下出线
设计，通过位于环网柜前部的观察窗，内部辅助 电缆观察窗
照明装置，可以清楚地观察到隔离刀闸的位置状 泄压阀
态。
◆ 具有多种机械及电气联锁，满足国家标准对产品
“五防”联锁的要求，防止操作人员误操作，保
障产品安全、可靠的运行。
◆ 采用计算机优化设计，防止因燃弧造成的人身伤
害事故发生的隐患，在位于柜体上、下部部专门
设计的泄压盖板压力释放通道，一旦发生内部燃
弧，可通过泄压通道引导内部燃弧泄压，为操作
人员提供最大的安全性保障，并且尽可能地控制
影响范围。
◆ 柜型结构采用单箱体模块化设计方案，整体强度
和刚度高，方案系列化完整，可根据用户实际需
求进行任意组合，同时也可以根据后期用电需求
进行现场扩展和更换。

固体绝缘结构

◆ 环氧树脂固体绝缘技术应用在电网上已经超过 60 年运行经验，固体绝缘产
品应用在全世界范围内各种户内外环境中，不用担心绝缘老化问题；

◆ 高热导性能；
◆ 高电气绝缘性能；
◆ 低潮气渗透性能；
◆ 高机械强度；
◆ 大爬距设计：瑞熙恩电气 RXESS-12 系列产品绝缘筒内出线静触头对地爬
距≥ 180mm；
◆ 优化的电场控制性能；
◆ 单相固体绝缘母线设计，避免相间严重故障的产生； 爬距≥180mm

◆ 母线扩展可选。
