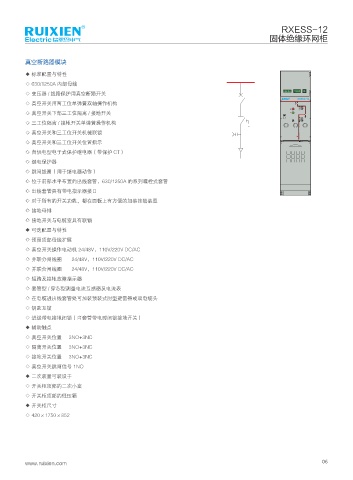

RXESS-12
固体绝缘环网柜

真空断路器模块

◆ 标准配置与特性
◇ 630/1250A 内部母线
◇ 变压器 / 线路保护用真空断路开关
39&44
◇ 真空开关用两工位单弹簧双轴操作机构
◇ 真空开关下部三工位隔离 / 接地开关
◇ 三工位隔离 / 接地开关单弹簧操作机构
◇ 真空开关和三工位开关机械联锁
◇ 真空开关和三工位开关位置指示

◇ 自供电型电子式保护继电器（带保护 CT）
◇ 继电保护器
◇ 跳闸线圈（用于继电器动作）
◇ 位于前部水平布置的出线套管，630/1250A 的系列螺栓式套管
◇ 出线套管具有带电指示器接口
◇ 对于所有的开关功能，都在面板上有方便的加装挂锁装置
◇ 接地母排
◇ 接地开关与电缆室具有联锁
◆ 可选配置与特性
◇ 预留顶部母线扩展
◇ 真空开关操作电动机 24/48V，110V/220V DC/AC
◇ 并联分闸线圈 24/48V，110V/220V DC/AC
◇ 并联合闸线圈 24/48V，110V/220V DC/AC
◇ 短路及接地故障指示器
◇ 套管型 / 穿芯型测量电流互感器及电流表
◇ 在电缆进出线套管处可加装预装式肘型避雷器或双电缆头
◇ 钥匙互锁
◇ 进线带电接地闭锁（当套管带电时闭锁接地开关）
◆ 辅助触点
◇ 真空开关位置 3NO+3NC
◇ 隔离开关位置 3NO+3NC
◇ 接地开关位置 3NO+3NC
◇ 真空开关跳闸信号 1NO

◆ 二次装置可装设于
◇ 开关柜顶部的二次小室
◇ 开关柜顶部的低压箱
◆ 开关柜尺寸
◇ 420×1750×852

www.ruixien.com 06
