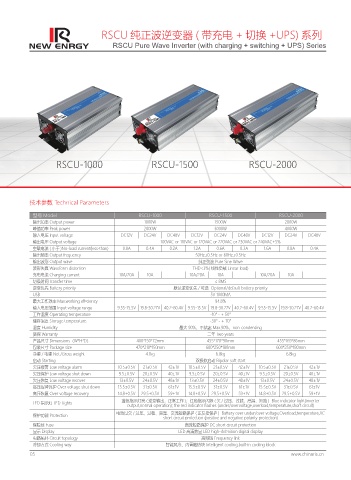

RSCU 纯正波逆变器 ( 带充电 + 切换 +UPS) 系列

RSCU Pure Wave Inverter (with charging + switching + UPS) Series

RSCU-1000 RSCU-1500 RSCU-2000

技术参数 Technical Parameters

型号 Model RSCU-1000 RSCU-1500 RSCU-2000
输出功率 Output power 1000W 1500W 2000W
峰值功率 Peak power 2000W 3000W 4000W
输入电压 Input voltage DC12V DC24V DC48V DC12V DC24V DC48V DC12V DC24V DC48V
输出电压 Output voltage 100VAC or 110VAC or 120VAC or 220VAC or 230VAC or 240VAC±5%
空载电流 ( 小于 )No-load current(less-than) 0.8A 0.4A 0.2A 1.2A 0.6A 0.3A 1.6A 0.8A 0.4A
输出频率 Output frequency 50Hz±0.5Hz or 60Hz±0.5Hz
输出波形 Output wave 纯正弦波 Pure Sine Wave
波形失真 Waveform distortion THD<3%( 线性负载 Linear load)
充电电流 Charging current 10A/20A 10A 10A/20A 10A 10A/20A 10A
切换时间 Transfer time ≤ 8MS
逆变优先 Battery priority 默认逆变优先 / 可选 Optional/default battery priority
USB 5V 1000MA
最大工作效率 Max.working efficiency 94.8%
输入电压范围 Input voltage range 9.55-15.5V 19.8-30.27V 40.2-60.4V 9.55-15.5V 19.8-30.27V 40.2-60.4V 9.55-15.5V 19.8-30.27V 40.2-60.4V
工作温度 Operating temperature -10° - + 50°
储存温度 Storage temperature -30° - + 70°
湿度 Humidity 最大 90%，不结露 Max.90%，non-condensing
质保 Warranty 二年 Two years
产品尺寸 Dimensions（W*H*D） 400*150*72mm 455*170*90mm 455*169*86mm
包装尺寸 Package size 470*210*150mm 600*250*180mm 600*250*180mm
净重 / 毛重 Net./Gross weight 4.1kg 6.8kg 6.8kg
启动 Starting 双极软启动 Bipolar soft start
欠压报警 Low voltage alarm 10.5±0.5V 21±0.5V 42±1V 10.5±0.5V 21±0.5V 42±1V 10.5±0.5V 21±0.5V 42±1V
欠压保护 Low voltage shut down 9.5±0.5V 20±0.5V 40±1V 9.5±0.5V 20±0.5V 40±1V 9.5±0.5V 20±0.5V 40±1V
欠压恢复 Low voltage recover 13±0.5V 24±0.5V 48±1V 13±0.5V 24±0.5V 48±1V 13±0.5V 24±0.5V 48±1V
高压报警保护 Over voltage shut down 15.5±0.5V 31±0.5V 61±1V 15.5±0.5V 31±0.5V 61±1V 15.5±0.5V 31±0.5V 61±1V
高压恢复 Over voltage recovery 14.8±0.5V 29.5±0.5V 59±1V 14.8±0.5V 29.5±0.5V 59±1V 14.8±0.5V 29.5±0.5V 59±1V
蓝色指示灯亮 ( 逆变输出，正常工作 )；红色指示闪烁 ( 欠 / 过压、过载、高温、短路 ) Blue indicator light(inverter
LED 指示灯 LED Lights
output,normal operation); the red indicator flashes (under/overvoltage,overload,temperature,short circuit)
保护功能 Protection 电池过欠 / 过压、过载、高温、交流短路保护 ( 正反接保护 ) Battery over under/over voltage,Overload,temperature,AC
short circuit protection (positive and negative polarity protection)
保险丝 Fuse 直流短路保护 DC short circuit protection
显示 Display LED 高清数显 LED high-definition digital display
电路拓扑 Circuit topology 高频链 Frequency link
冷却方式 Cooling way 智能风冷、内置散热块 Intelligent cooling,built-in cooling block
