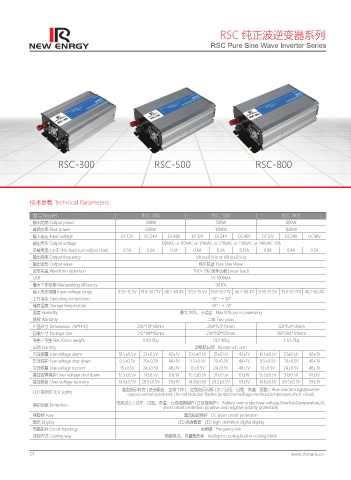

RSC 纯正波逆变器系列

                                                                          RSC Pure Sine Wave Inverter Series























                     RSC-300                          RSC-500                            RSC-800







           技术参数 Technical Parameters

            型号 Model                              RSC-300                 RSC-500                 RSC-800
            输出功率 Output power                      300W                    500W                    800W
            峰值功率 Peak power                        600W                    1000W                   1600W
            输入电压 Input voltage             DC12V   DC24V   DC48V   DC12V   DC24V   DC48V   DC12V   DC24V   DC48V
            输出电压 Output voltage                         100VAC or 110VAC or 120VAC or 220VAC or 230VAC or 240VAC±5%
            空载电流 ( 小于 )No-load current(less-than)  0.5A  0.3A  0.1A  0.6A   0.3A   0.15A    0.8A    0.4A    0.2A
            输出频率 Output frequency                                   50Hz±0.5Hz or 60Hz±0.5Hz
            输出波形 Output wave                                         纯正弦波 Pure Sine Wave
            波形失真 Waveform distortion                               THD<3%( 线性负载 Linear load)
            USB                                                           5V 1000MA
            最大工作效率 Max.working efficiency                                  94.8%
            输入电压范围 Input voltage range    9.55-15.5V 19.8-30.27V 40.2-60.4V  9.55-15.5V 19.8-30.27V 40.2-60.4V  9.55-15.5V 19.8-30.27V 40.2-60.4V
            工作温度 Operating temperature                                   -10° - + 50°
            储存温度 Storage temperature                                     -30° - + 70°
            湿度 Humidity                                        最大 90%，不结露   Max.90%,non-condensing
            质保 Warranty                                                 二年 Two years
            产品尺寸 Dimensions（W*H*D）              205*110*58mm            260*150*75mm             320*158*78mm
            包装尺寸 Package size                   212*140*95mm            290*190*120mm           365*200*130mm
            净重 / 毛重 Net./Gross weight             0.9/1.0kg               1.8/1.96kg              3.1/3.7kg
            启动 Starting                                             双极软启动   Bipolar soft start
            欠压报警 Low voltage alarm        10.5±0.5V  21±0.5V  42±1V  10.5±0.5V  21±0.5V  42±1V  10.5±0.5V  21±0.5V  42±1V
            欠压保护 Low voltage shut down    9.5±0.5V  20±0.5V  40±1V  9.5±0.5V  20±0.5V  40±1V  9.5±0.5V  20±0.5V  40±1V
            欠压恢复 Low voltage recover      13±0.5V  24±0.5V  48±1V  13±0.5V  24±0.5V  48±1V  13±0.5V  24±0.5V  48±1V
            高压报警保护 Over voltage shut down  15.5±0.5V  31±0.5V  61±1V  15.5±0.5V  31±0.5V  61±1V  15.5±0.5V  31±0.5V  61±1V
            高压恢复 Over voltage recovery    14.8±0.5V  29.5±0.5V  59±1V  14.8±0.5V  29.5±0.5V  59±1V  14.8±0.5V  29.5±0.5V  59±1V

            LED 指示灯 LED Lights             蓝色指示灯亮 ( 逆变输出，正常工作 )；红色指示闪烁 ( 欠 / 过压、过载、高温、短路 )  Blue indicator light(inverter
                                             output,normal operation); the red indicator flashes (under/overvoltage,overload,temperature,short circuit)
            保护功能 Protection              电池过欠 / 过压、过载、高温、交流短路保护 ( 正反接保护 )   Battery over under/over voltage,Overload,temperature,AC
                                                         short circuit protection (positive and negative polarity protection)
            保险丝 Fuse                                            直流短路保护   DC short circuit protection
            显示 Display                                        LED 高清数显   LED high-definition digital display
            电路拓扑 Circuit topology                                     高频链   Frequency link
            冷却方式 Cooling way                              智能风冷、内置散热块   Intelligent cooling,built-in cooling block
