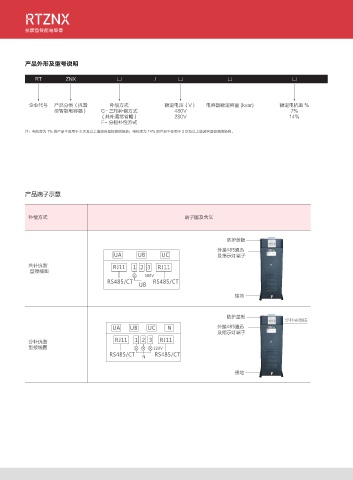

RTZNX

抗谐型智能电容器

产品外形及型号说明

RT ZNX □ / □ □ □

企业代号 产品分类（抗谐 补偿方式 额定电压（V） 电容器额定容量 (kvar) 额定电抗率 %
型智能电容器） G- 三相补偿方式 480V 7%
（共补通常省略） 280V 14%
F- 分相补偿方式
注：电抗率为 7% 的产品主要用于 5 次及以上谐波合量较高的场合；电抗率为 14% 的产品主要用于 3 次及以上谐波含量较高的场合。

产品端子示意

补偿方式 端子图及含义

共补抗谐
型接线图

⍛妺桋倔㥆
⍛妺桋倔㥆

分补抗谐
型接线图

50
