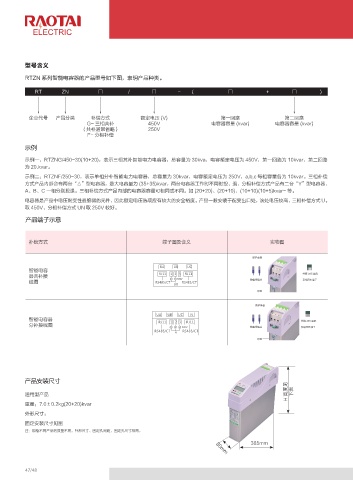

P. 54
型号含义
RTZN 系列智能电容器的产品型号如下图，表明产品种类。
RT ZN □ / □ - ( □ + □ )
企业代号 产品分类 补偿方式 额定电压 (V) 第一回路 第二回路
G- 三相共补 450V 电容器容量 (kvar) 电容器容量 (kvar)
（共补通常省略） 250V
F- 分相补偿
示例
示例一：RTZNG/450-30(10+20)，表示三相其补智能电力电容器，总容量为 30kva，电容额定电压为 450V，第一回路为 10kvar，第二回路
为 20.kvar。
示例二：RTZNF/250-30，表示单相分补智能电力电容器，总容量为 30kvar，电容额定电压为 250V，a,b,c 每相容量各为 10kvar。三相补偿
方式产品内部合有两台“△”型电容器，最大电容量为 (35+35)kvar，两台电容器工作时不同时投、退：分相补偿方式产品有二台“Y”型电容器，
A、B、C 一相分别投退。三相补偿方式产品内部的电容器容量可相同或不同。如 (20+20)、(20+10)、(10+10)(10+5)kvar- 等。
电容器是产品中电压耐受性最脆弱的元件，因此额定电压选取应有较大的安全裕度。产品一般安装于配变出口处，该处电压较高，三相补偿方式 U。
取 450V、分相补偿方式 UN 取 250V 较好。
产品端子示意
补偿方式 端子图及含义 实物图
防护盖板
智能电容
器共补接 外接 485 通讯
线图 数据线插头 及指示灯端子
接地
防护盖板
智能电容器 外接 485 通讯
分补接线图 数据线插头 及指示灯端子
接地
产品安装尺寸
高度见
通用型产品 下表
H
重量：7.0±0.2kg(20+20)kvar
外形尺寸：
固定安装尺寸见图
注：规格不同产品的质量不同，外形尺寸、固定孔间距、固定孔尺寸相同。
385mm
80mm
