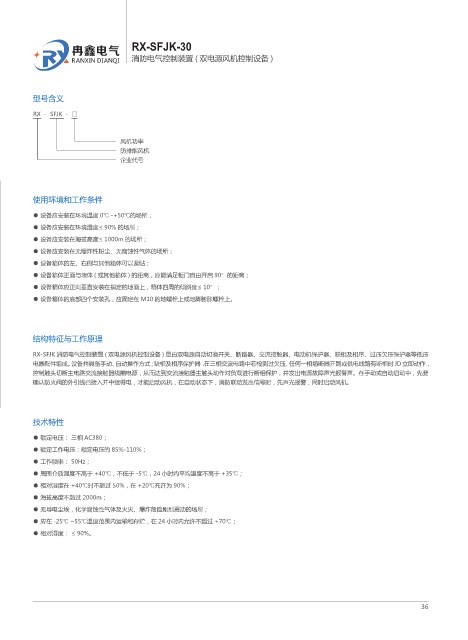

RX-SFJK-30
消防电气控制装置 ( 双电源风机控制设备 )

型号含义

RX - SFJK - □

风机功率
防排烟风机
企业代号

使用环境和工作条件

● 设备应安装在环境温度 0℃ -+50℃的场所；
● 设备应安装在环境湿度≤ 90% 的场所；
● 设备应安装在海拔高度≤ 1000m 的场所；
● 设备应安装在无爆炸性粉尘、无腐蚀性气体的场所；
● 设备箱体的左、右侧与其他箱体可以紧贴；
● 设备箱体正面与墙体 ( 或其他箱体 ) 的距离，应能满足柜门自由开启 90°的距离；
● 设备箱体应正向垂直安装在指定的地面上，箱体四周的倾斜度≤ 10°；
● 设备箱体的底部四个安装孔，应固定在 M10 的地螺栓上或地脚膨胀螺栓上。

结构特征与工作原理
RX-SFJK 消防电气控制装置 ( 双电源风机控制设备 ) 是由双电源自动切换开关、断路器、交流接触器、电动机保护器、缺相及相序、过压欠压保护器等低压
电器配件组成。设备并具备手动、自动操作方式；缺相及相序保护器，在三相交流电路中若检测过欠压、任何一相熔断器开路或供电线路有断相时 JD 立即动作，
控制触头切断主电路交流接触器线圈电源，从而达到交流接触器主触头动作对负载进行断相保护，并发出电源故障声光报警声。在手动或自动启动中，先要
确认防火阀的外引线已接入并中继得电，才能启动风机，在自动状态下，消防联动发出信号时，先声光报警，同时启动风机。

技术特性

● 额定电压： 三相 AC380；
● 额定工作电压：额定电压的 85%-110%；
● 工作频率： 50Hz；
● 周围介质温度不高于 +40℃，不低于 -5℃，24 小时内平均温度不高于 +35℃；
● 相对湿度在 +40℃时不超过 50%，在 +20℃充许为 90%；
● 海拔高度不超过 2000m；
● 无导电尘埃，化学腐蚀性气体及火灾、爆炸危险剧烈震动的场所；
● 应在 -25℃ ~55℃温度范围内运输和存贮，在 24 小时内允许不超过 +70℃；
● 相对湿度： ≤ 90%。
