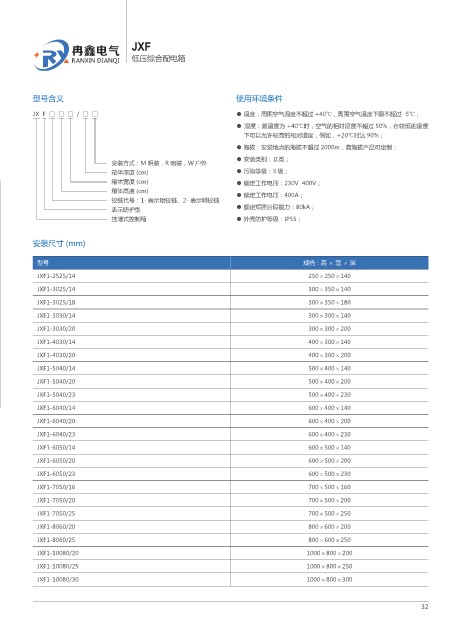

P. 37

JXF
                                   低压综合配电箱





          型号含义                                                使用环境条件

          JX  F  □  □  □  /  □  □                             ● 温度:周围空气温度不超过 +40℃,周围空气温度下限不超过 -5℃;
                                                              ● 湿度:最温度为 +40℃时,空气的相对湿度不超过 50%,在较低的温度
                                                                下可以允许较高的相对湿度,例如,+20℃时达 90%;
                                                              ● 海拔:安装地点的海拔不超过 2000m,高海拔产品可定制;
                                                              ● 安装类别:Ⅱ类;
                              安装方式:M 明装,R 暗装,W 户外
                              箱体深度 (cm)                       ● 污染等级:3 级;
                              箱体宽度 (cm)                       ● 额定工作电压:230V  400V;
                              箱体高度 (cm)                       ● 额定工作电压:400A;
                              铰链代号:1- 表示暗铰链、2- 表示明铰链
                              表示防护型                           ● 额定短路分段能力:80kA;
                              挂墙式控制箱                          ● 外壳防护等级:IP55;

          安装尺寸 (mm)


           型号                                                                  规格:高 × 宽 × 深
           JXF1-2525/14                                                          250×250×140
           JXF1-3025/14                                                          300×350×140
           JXF1-3025/18                                                          300×350×180
           JXF1-3030/14                                                          300×300×140
           JXF1-3030/20                                                          300×300×200
           JXF1-4030/14                                                          400×300×140

           JXF1-4030/20                                                          400×300×200
           JXF1-5040/14                                                          500×400×140
           JXF1-5040/20                                                          500×400×200
           JXF1-5040/23                                                          500×400×230
           JXF1-6040/14                                                          600×400×140
           JXF1-6040/20                                                          600×400×200
           JXF1-6040/23                                                          600×400×230

           JXF1-6050/14                                                          600×500×140
           JXF1-6050/20                                                          600×500×200
           JXF1-6050/23                                                          600×500×230
           JXF1-7050/16                                                          700×500×160
           JXF1-7050/20                                                          700×500×200
           JXF1-7050/25                                                          700×500×250
           JXF1-8060/20                                                          800×600×200
           JXF1-8060/25                                                          800×600×250
           JXF1-10080/20                                                        1000×800×200

           JXF1-10080/25                                                        1000×800×250
           JXF1-10080/30                                                        1000×800×300
