P. 37

高压共箱封闭母线槽   低压浇注母线系统





 高压共箱封闭母线槽
 High voltage common-case Enclosed Busbar
            【系统概述】 System overview
 连接与安装
 Connection and Installation

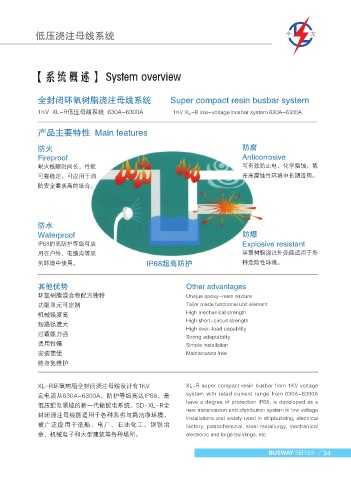

              全封闭环氧树脂浇注母线系统                                 Super compact resin busbar system
 ■  母线槽的连接见图(2)   1KV  XL-R低压母线系统  630A-6300A                1KV XL-R low-voltage busbar system 630A-6300A
      The connection of bus ducts see Drawing(2)

              产品主要特性  Main features

              防火                                                                    防腐
              Fireproof                                                             Anticorrosive
              耐火极限时间长，性能                                                            可有效防止电、化学腐蚀，能
 Drawing(2)
              可靠稳定，可应用于消                                                            在高腐蚀性环境中长期适用。
              防安全要求高的场合。
 ■  母线槽靠墙安装见图(3)
      Bus duct Installation against wall see Drawing(3)




              防水
              Waterproof                                                            防爆
              IP68的高防护等级可应                                                          Explosive resistant
              用在户外、电缆沟等恶                                                            环氧树脂浇注外壳能适用于各
 Drawing(3)   劣环境中使用。                              IP68超高防护                         种危险性环境。
 ■  母线槽水平吊装见图(4)
      Bus duct horizontal suspending installation see Drawing(4)  其他优势  Other advantages

              环氧树脂混合物配方独特                                        Unique epoxy-resin mixture
              功能单元可定制                                            Tailor made functional unit element
              机械强度高                                              High mechanical strength
                                                                 High short-circuit strength
              短路强度大
                                                                 High over-load capability
              过载能力强                                              Strong adaptability
              适用性强                                               Simple installation
              安装简便                                               Maintenance free
 Drawing(4)
 ■  母线槽垂直安装见图(5)  终身免维护
      Bus duct vertical installation see Drawing(5)

              XL-R环氧树脂全封闭浇注母线设计有1KV                              XL-R super compact resin busbar from 1KV voltage
              定电流从630A-6300A，防护等级高达IP68，是                        system with rated current range from 630A-6300A
                                                                 have a degree of protection IP68, is developed as a
              低压配电领域的新一代输配电系统。SD-XL-R全
                                                                 new transmission and distribution system in low voltage
              封闭浇注母线能适用于各种恶劣与高洁净环境，
                                                                 installations and widely used in shipbuilding, electrical
              被广泛应用于造船、电厂、石油化工、钢铁冶                               factory, petrochemical, steel metallurgy, mechanical
 Drawing(5)   金、机械电子和大型建筑等各种场所。                                  electronic and large buildings, etc.


 33  BUSWAY SERIES                                                                           BUSWAY SERIES      34
