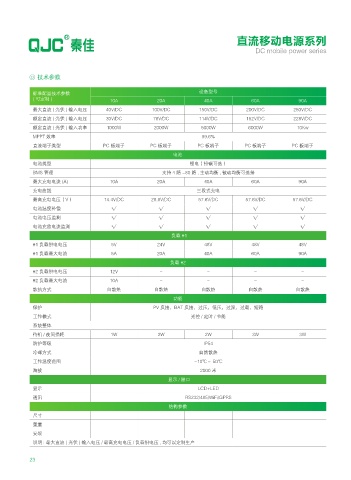

直流移动电源系列

DC mobile power series

技术参数

标准配置技术参数 设备型号
( 可定制 ) 10A 20A 40A 60A 90A
最大直流 ( 光伏 ) 输入电压 40V/DC 100V/DC 150V/DC 200V/DC 250V/DC
额定直流 ( 光伏 ) 输入电压 30V/DC 76V/DC 114V/DC 152V/DC 228V/DC
额定直流 ( 光伏 ) 输入功率 1000W 2000W 5000W 6000W 10Kw
MPPT 效率 99.6%
直流端子类型 PC 板端子 PC 板端子 PC 板端子 PC 板端子 PC 板端子
电池
电池类型 锂电（铅碳可选）
BMS 管理 支持 4 路 -80 路 , 主动均衡 , 被动均衡可选择
最大充电电流 (A) 10A 20A 40A 60A 90A
充电曲线 三段式充电
最高充电电压（V） 14.4V/DC 28.8V/DC 57.6V/DC 57.6V/DC 57.6V/DC
电池温度补偿 √ √ √ √ √
电池电压监测 √ √ √ √ √
电池充放电流监测 √ √ √ √ √
负载 #1
#1 负载供电电压 5V 24V 48V 48V 48V
#1 负载最大电流 5A 20A 40A 60A 90A
负载 #2
#2 负载供电电压 12V - - - -
#2 负载最大电流 10A - - - -
散执方式 自散热 自散热 自散热 自散热 自散热
功能
保护 PV 反接，BAT 反接，过压，低压，过温，过载，短路
工作模式 光控/定时/节能
系统整体
待机 / 夜间损耗 1W 2W 2W 3W 3W
防护等级 IP54
冷却方式 自然散热
工作温度范围 -10℃～ 50℃
海拔 2000 米
显示 / 接口
显示 LCD+LED
通讯 RS232/485/WiFi/GPRS
结构参数
尺寸
重量
安规
说明 : 最大直流 ( 光伏 ) 输入电压 / 最高充电电压 / 负载供电压 , 均可以定制生产

23
