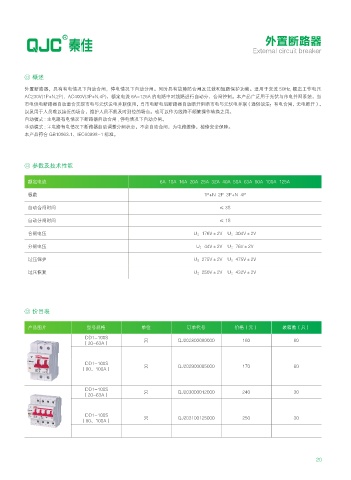

外置断路器

External circuit breaker

概述

外置断路器，具有有电情况下自动合闸，停电情况下自动分闸。同时具有故障防合闸及过载和短路保护功能。适用于交流 50Hz, 额定工作电压
AC230V(1P+N,2P)、AC400V(3P+N,4P)，额定电流 6A-125A 的电路中对线路进行自动分、合闸控制。本产品广泛用于光伏与市电并网系统，当
市电供电断路器自动重合实现市电与光伏发电并联使用，当市电断电后断路器自动断开阻断市电与光伏电并联（通俗说法：有电合闸，无电断开），
以及用于人员难以接近的场合，维护人员不能及时到位的场合。也可以作为线路不频繁操作转换之用。
自动模式 : 主电路有电情况下断路器自动合闸 , 停电情况下自动分闸。
手动模式 : 主电路有电情况下断路器自动调整分闸状态，不会自动合闸，为电路维修，检修安全保障。
本产品符合 GB10963.1、IEC60898-1 标准。

参数及技术性能

额定电流 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A

极数 1P+N 2P 3P+N 4P

自动合闸时间 ≤ 3S

自动分闸时间 ≤ 1S

合闸电压 U：176V±2V U：304V±2V
分闸电压 U：44V±2V U：76V±2V

过压保护 U：275V±2V U：475V±2V

过压恢复 U：250V±2V U：432V±2V

价目表

产品图片 型号规格 单位 订单代号 价格（元） 装箱数（只）
DD1-100S
（20-63A） 只 QJ202800080000 160 60

DD1-100S
（80、100A） 只 QJ202900085000 170 60

DD1-100S
（20-63A） 只 QJ203000012000 240 30

DD1-100S
（80、100A） 只 QJ203100125000 250 30

20
