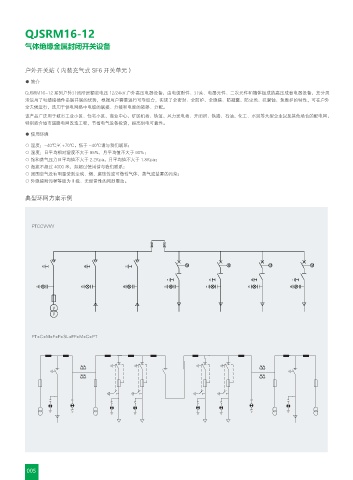

QJSRM16-12

气体绝缘金属封闭开关设备

户外开关站（内装充气式 SF6 开关单元）

● 简介
QJSRM16-12 系列户外开闭所是额定电压 12/24kV 户外高压电器设备，由电缆附件、开关、电器元件、二次元件和箱体组成的高压成套电器设备，充分灵
活运用了电缆接插件串联并联的优势，根据用户需要进行可靠组合，实现了全密封、全防护、全绝缘、防凝露、防尘埃、抗腐蚀、免维护的特性，可在户外
全天候运行，选用于供电网络中电缆的联接、分接和电能的转移、分配。
该产品广泛用于城市工业小区、住宅小区、商业中心、矿区机场、铁道、风力发电场、开闭所、铁路、石油、化工、水泥等大型企业以及其他场合的配电网，
特别适合城市道路电网改造工程，节省电气设备投资，提高供电可靠性。

● 使用环境
○ 温度：-40℃至 +70℃，低于 -40℃请与我们联系；
○ 湿度：日平均相对湿度不大于 95%，月平均值不大于 90%；
○ 饱和蒸气压力日平均值不大于 2.2Kpa，月平均值不大于 1.8Kpa；
○ 海拔不超过 4000 米，如超过使用请与我们联系；
○ 周围空气没有明显受到尘埃、烟、腐蚀性或可燃性气体、蒸气或盐雾的污染；
○ 外绝缘耐污秽等级为 II 级、无经常性的剧烈震动。

典型环网方案示例

PTCCVVVV

M M M M

V
V

PT+C+M+F+F+SL+FF+M+C+PT
