QJSRM16-12

气体绝缘金属封闭开关设备

产品的结构特点

● 柜体
柜体由 2mm 敷铝锌板折弯后组装而成，起支撑主气箱并对开关柜操作机构，外部元件进行防护的作用。柜体前面板上有—次方案模拟图、开关状态指
示、操作孔等。
● 气箱
气箱为 3mm 304 不锈钢板焊接，内装有开关设备的一次带电部件，气箱采用焊接机器人焊接，通过等压抽真空和氦检漏技术，保证产品的密封性。箱 体
上装有密度继电器以观测箱体内气体压力，箱体还装有防爆膜片，当发生内部电弧故障时，防爆膜片破裂，释放故障气体，保证用户最小损失。
● 负荷开关 / 接地开关
负荷开关分为二工位（合闸 - 分闸）和三工位（合闸 - 分闸—接地）两种结构。
接地开关：接地开关和负荷开关之间实现联动操作，设置有机械联锁，确保安全操作。
真空断路器／隔离开关：断路器方案分为 V 方案和 CB 方案，V 方案为隔离开关和断路器为一体式结构，断路器位于母线侧 ;CB 方案为真空断路器及其
操作机构为独立单元 , 断路器位于电缆侧。
● 操动机构
三工位负荷开关操动机构：
○ T 型：“合”、“分”、“接地”均为手动操作，用于电缆进出线柜；
○ TR 型：与 T 型类似，不同之处在于手动合闸操作中已对弹簧进行储能以备分闸，可由旋钮、分闸线圈、熔断器或继电器来控制分闸 , 用于组合电器。
○ TM 型：与 T 型类似 , 增加了电动。“合”、“分”操作。
○ TRM 型：与 TR 型类似，增加了电动“台”、“分”操作。
真空开关，真空断路器柜的三工位隔离开关操动机构：
○ T1 型：配在 V 方案断路器柜上。
○ T2 型：配在 CB 方案断路器柜上。
真空开关，真空断路器撰动机构：
○ 真空开关，真空断路器操动机构句适用于断路器柜 V 方案和 CB 方案 ;
● 熔断器
在 F 柜中，熔断器先安装在熔断器支座上 , 然后再插入熔断器绝缘筒中。
三个品字形分布的熔断器绝缘筒位于气箱内并与气箱很好的密封。当熔断器支座插入绝缘筒后，绝缘筒与外界隔离，能够保证不受外界污秽的影响，熔
断器任意—相熔断都能引起撞针触发，带动快速联动机构实现负荷开关分闸。

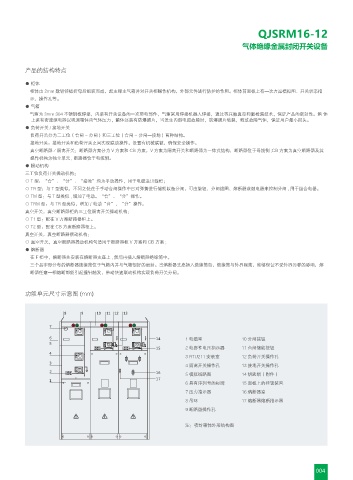

功能单元尺寸示意图 (mm)

1 电缆室 10 分闸按钮
2 电容性电压指示器 11 合闸储能按钮
3 RTU211 安装室 12 负荷开关操作孔
4 隔离开关操作孔 13 接地开关操作孔
5 模拟线路图 14 钥匙锁（附件）
6 具有序列号的标牌 15 面板上的挂锁装置
7 压力指示器 16 熔断器室
8 吊环 17 熔断器熔断指示器
9 断路器操作孔

注：密封箱体外形结构图
