P L C自 动 化 系 列 P L C自 动 化 系 列

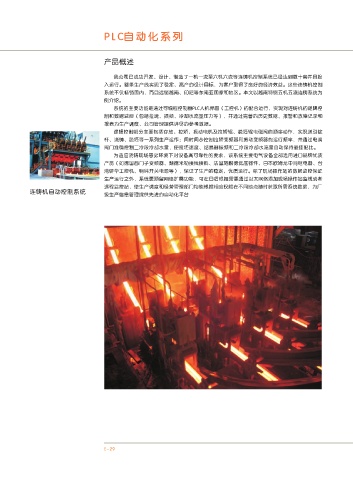

产品概述 产品概述
我公司已成功开发、设计、制造了一机一流至六机六流等连铸机控制系统已经达到数十套并且投 本烟气脱硫工艺采用“三电场静电除尘器+空塔喷淋脱硫装置工艺”，空塔喷淋脱硫装置为主脱
入运行。整条生产线实现了稳定、高产的设计目标，为客户取得了良好的经济效益。这些连铸机控制 硫设备，同时也是二级除尘设备，具有一定的除尘效率；采用钠钙双碱法的脱硫工艺，以钠碱液为塔
系统不仅畅销国内，而且远销越南、印尼等东南亚国家和地区。本文以越南特钢五机五流连铸系统为 内主脱硫剂，以石灰为脱硫液再生剂，可以达到设备和管道不结垢的目的。
例介绍。 整个项目主要由石灰石浆液制备及回收系统、烟气系统、挡板密封空气系统、吸收塔系统、吸收
系统的主要功能是通过可编程控制器PLC人机界面（工控机）的配合运行，实现对连铸机的逻辑控 塔浆液循环系统、吸收塔浆液扰动系统、氧化空气系统、吸收塔浆液排出及返回系统、石膏浆液脱水 F
制和数据监控（包括拉速、振频、冷却水流量压力等），并通过完善的历史数据、报警和故障记录和 及输送储存系统、废水处理系统和工艺水系统等组成。采用分散控制系统实现对上述各系统的监视、
报表为生产调度、公司管理提供详尽的参考数据。 调节、控制和保护,以及电气高、低压供电系统的监视和操作。
逻辑控制部分主要包括存放、拉矫、振动电机及拉矫辊、脱坯辊电磁阀的顺序动作，实现送引锭 本项目包含塔区和公用区两套控制系统，硬件设备主要分为两个大部分：PLC部分和电气部分。
杆、浇铸、脱坯等一系列生产运作；同时同步控制拉矫变频器和振动变频器的运行频率，并通过电调
阀门准确控制二冷段冷却水量，使拉坯速度、结晶器振频和二冷段冷却水流量自动保持最佳配比。 ■自控部分
为适应浇铸现场恶劣环境下对设备高可靠性的要求，该系统主要电气设备全部选用进口品牌优质 自控部分主要系统结构选用标准拓扑式结构，现场仪表和设备采集数据连接到PLC的输入模块，并
产品（如德国西门子变频器、魏德米勒接线接料、法国施耐德低压器件、日本欧姆龙中间继电器、台 接收PLC的命令对现场设备进行控制和调节；PLC接收现场设备的数据传输给计算机并传送计算机下
湾研华工控机、明纬开关电源等），保证了生产的稳定、优质运行。除了现场操作站的数据监控保证 达的控制命令，内部通过强大的运算进行PID自动调节。系统选用西门子S7-300系列PLC，监控软件
生产运行之外，系统更预留网络扩展功能，可在日后根据需要通过以太网络添加现场操作站监视或者 采用IFix3.5.PLC本体与计算机通讯为PROFIBUS-DP协议通讯；中控室设计为两台工业计算机互为冗
远程监控站，使生产调度和经营管理部门均能根据相应权限在不同地点随时获取所需系统数据，为厂 余的监控方式。
连铸机自动控制系统
级生产信息管理提供先进的自动化平台 ■仪表部分
本系统仪表选型在充分考虑现场工况的前提下，兼顾了仪表的测量精度、使用寿命和价格等多方
烟气自动脱硫系统 面因素。
■低压部分
本系统低压配电部分的器件基本上选用施耐德品牌产品；变频器采用ABB ACS510系列；软起动采用
惠丰HFR1000系列。整套电气系统运行稳定、安全，操作简单，标识清晰，易于维护。

本系统的自动控制部分功能主要分以下几个部分：

■ 脱硫塔液位自动控制
■ 脱硫塔内PH值自动控制
■ 除雾器清洗阀顺序控制
■ 工业水箱自动控制
■ 循环泵自动控制

本系统对所有的参数测点均有做历史存档，用户可以根据实际需要单独或分组查询历史曲线；所
有电机、阀门设备的故障信号以及工艺要求记录的报警点产生时，监控界面上均有提示并伴有声音报
警，系统同时记录下这些报警信息方便用户查看。
