智 能 充 电 桩 系 列 智 能 充 电 桩 系 列
智 能 充 电 桩 系 列
智
列

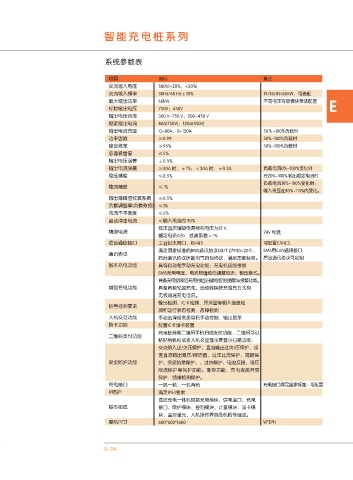

型号说明 系统参数表
型号 尺寸 说明 电压等级 项目 指标 备注
SEV750/40Y-T 30KW 一机一充 交流输入电压 380V(-20%，+20%)
交流输入频率 50Hz/60 Hz±10% 15/30/45/60KW，可选配
SEV750/40Y2-T 2*30KW 一机两充 750V
最大输出功率 60kW 不同电压等级模块灵活配置
SEV750/80Y-T 60KW 一机一充 E
600(W)*600(D)*1600(H) 标称输出电压 750V；450V
SEV450/60Y-T 30KW 一机一充
输出电压范围 300 V~750 V；200~450 V
SEV450/60Y2-T 2*30KW 一机两充 450V
额定输出电流 80A(750V)；120A(450V)
SEV450/120Y-T 60KW 一机一充 输出电流范围 0-80A；0-120A 50％-100%负载时
SEV750/40Y-T2 30KW 一机一充 功率因数 ≥0.99 50%-100%负载时
SEV750/40Y2-T2 2*30KW 一机两充 750V 综合效率 ≥95% 50%-100%负载时
SEV750/80Y-T2 60KW 一机一充 总谐波含量 ≤5%
650(W)*400(D)*2200(H)
SEV450/60Y-T2 30KW 一机一充 输出电压误差 ±0.5%
SEV450/60Y2-T2 2*30KW 一机两充 450V 输出电流误差 ≥30A 时，±1%；＜30A 时，±0.3A 负载电流0%~100%变化时
稳压精度 ≤0.5% 在20%~100% 输出额定电流时
SEV450/120Y-T2 60KW 一机一充
负载电流10%~100%变化时；
稳流精度 ≤1%
机械特性 输入电压在85%~115%内变化。
输出峰峰值纹波系数 ≤0.5%
电动汽车充电机一体机是集成功率变换、直流输出控制和客户操作界面为一体的非车载充电机， 负载调整率(负载效应) ≤1%
均流不平衡度 ≤3%
具备IP54的防护等级，适用于户外环境。基本外形如下图；
30KW/60KW室外 启动冲击电流 ≤输入电流的110%
一体机系列 低压直流辅助电源标称电压为12 V，
辅助电源 24v 可选
额定电流A20，纹波系数＜1%
后台通信接口 工业以太网口，RS485 可配置CAN口，
满足国家标准的BMS通讯协议GB/T 27930-2011 、 BMS用CAN通讯接口;
通讯协议
后台通讯协议庆能电气自有协议，满足国家标准。 后台通讯协议可定制
基本充电功能 具有自动和手动充电功能；充电机应能根据
BMS充电电压、电流限值动态调整恒流、恒压模式。
具备充电结束后充电枪回归插枪位的提醒与报警功能。
增强充电功能 具备两枪轮巡充电、自动转换快充慢充方式和
无极调速充电电流。
输出检测，IC卡检测，开关量等输入信息检
信号检测要求
测和运行状态检测，故障检测
人机交互功能 手动选择服务类型和手动控制，输出显示
刷卡功能 配置IC卡读卡装置
充电桩具备二维码手机扫描支付功能，二维码可以
二维码支付功能
粘贴到机柜或者人机交互显示屏显示扫描功能；
交流输入过/欠压保护、直流输出过欠/压保护、设
置直流输出限压/限流值、过压过流保护、短路保
■外形尺寸:600(W)*600(D)*1600(H)； 安全防护功能 护、交流防雷保护、、过热保护、电池反接、限压
■防护等级：IP54； 限流保护等保护功能。急停功能，充电连接异常
保护，绝缘检测保护。
■充电机柜体采用2.0mm厚冷轧钢板，具有防氧化保护膜及防氧化处理；
充电接口 一机一枪；一机两枪 充电接口满足国家标准；可配置
■抗震程度：满足7级地震烈度的抗震
IP防护 满足IP54要求
直流充电一体机包括充电模块、供电接口、充电
基本组成 接口、保护模块、控制模块、计量模块、读卡模
块、监控单元、人机操作界面及机柜等组成。
整机尺寸 600*600*1600 W*D*H
