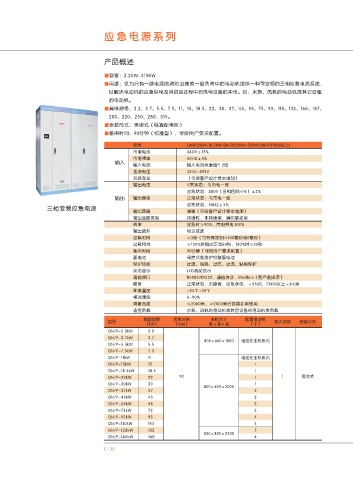

Page 24 - 浙江庆能电气有限公司

系
列
急
应 急 电 源 系 列
源
应 急 电 源 系 列 应 急 电 源 系 列
电
应
产品概述 产品概述
■容量：2.2KW~315KW QN-XFXJ-( )型消防自动巡检控制设备是我公司近年来研制开发的新型电控产品，本产品主要用于
■用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统， 企事业单位消防系统消防水泵、消防风机的日常巡回检测，产品采用可编程序控制器、变频调速器，
应用人机界面等控制技术，实现了消防水泵、消防风机的自动巡回检测，通过自动巡检，使消防水泵、
以解决电动机的应急供电及其启动过程中对供电设备的冲击。如：水泵、风机的电动机或其它设备
消防风机长期保持在可靠的运行状态。
的电动机。
■设备名称：消防水泵自动巡检控制设备 C
■具体规格：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、
■规格型号：QN-XFXJ-()
200、220、250、280、315。
■型号组成及内容：QN—XFXJ—()庆能电气 消防巡检柜 检最大回路数巡检 水泵的最大功率
■安装形式：落地式（标准配电柜）
■使用环境：
■备用时间：90分钟（标准型），可按用户要求配置。
环境温度：-10~+40C
型号 QN/P(2KW-18.5KW) QN/P (20KW-55KW) QN/P (95KW以上) 环境湿度：0~9%且无结露
市电电压 38OV±15% 环境中不含腐蚀、油性、灰尘及可燃性气体通风良好、避免阳光直接照射
市电频率 50H2±5%
输入 输入电流 输入电流标准值*1.2倍 技术参数
直流电压 324V~492V
双路互投 （可按客户设计要求增加） ■额定电压：三相五线制380V
输出电压 IE常状态：与市电一致
■额定电流：AC 20-250A
应急状态：380V（三相四线+PE）±3%
■巡检最大功率：单台水泵160KW（特殊可定做）
输出 输出频率 正常状态：与市电一致
应急状态：50HZ±5% ■巡检回路：按要求
三相变频应急电源
输出回路 单路（可按客户设计要求增加） ■巡检周期：24小时
输出回路类型 持续性，非持续型，消防联动型 消防巡检柜 ■单泵巡检时间：10分钟（可根据用户要求设定）
效率 应急时≥90%，市电供电 100% ■控制方式：系统采用PLC控制，通过触摸屏进行数据设定，触摸屏界面显示巡检运行参数，可以实
输出波形 纯正弦波
现手动/自动巡检操作，界面采用中文菜单并具有记忆功能，完成对故障时的参数记忆。
切换时间 ≤3秒（可特殊定制≤100毫秒或0毫秒）
过载特性 ≥120%时输出正常60秒，150%时≥30秒
备用时间 90分钟（可按用户要求配置）
蓄电池 阀控式免维护铅酸蓄电池 主要功能
保护功能 过温、短路、过压、过流、缺相保护
■巡检时发生消防会立即停止巡检，瞬时启动消防泵。
状态显示 LCD液品显示
通信接口 RS485/RS232，通信协议，Modbus（客户选择项） ■功能齐全可完成消防主回路及消防水泵、消防风机的低速无压巡检。
噪音 正常状态，无嗓音，应急状态，＜55dB，75KW以上＜65dB ■具有过电压、过电流、短路、缺相等保护。
环境温度 -24℃~40℃ ■巡检时发生故障自动巡检装置会发生声光报警，具有数据记忆功能可完成对故障时的瞬态参数记忆，
相对湿度 0~90%
海拔高度 ≤2000米，≥2000米时就降功率使用 便于维修、分析。
适应负载 水泵、风机的电动机或其它设备的电动机类负载 ■可通过界面显示巡检运行参数。（自选）
输出功率 应急时间 主机尺寸 配置电池柜 ■具有上位电话报警功能。（自选）
型号 输入回放 安装方式
（kW） （mm） 宽×深×高 （个）
■设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。（自选）
QN/P-2.2kW 2.2
■具有巡检时故障参数打印功能。（自选）
QN/P-3.7kW 3.7
800×600 1800 电池在主机柜内
×
QN/P-5.5kW 5.5
QN/P-7.5kW 7.5
QN/P-11kW 11 电池在主机柜内
QN/P-15kW 15 1
QN/P-18.5kW 18.5 1
QN/P-22kW 22 90 1 1 落地式
QN/P-30kW 30 1
×
800×600 2000
QN/P-37kW 37 2
QN/P-45kW 45 2
QN/P-55kW 55 3
QN/P-75kW 75 3
QN/P-93kW 93 4
QN/P-110kW 110 4
QN/P-132kW 132 5
×
800×800 2200
QN/P-160kW 160 6
C-15 C-16
