适用范围 适用范围
交流电源屏QN-JLP是专为各种集中管理交流电而设计的交流供电系统。系统配置由配电单元、柜 QN-XH（J）微机型信号屏系统配置由微机装置、光字牌装置、继电器装置、声响装置、配电单元、
体组成，具有抗干扰能力强、操作便捷等特点。 柜体组成，具有抗干扰，操作便捷等特点；适用于电厂、变电站(所)、航空、军事、船舶、电气化铁
适用于变电站、发电厂、电气化铁路、各种类型堤灌站、工矿企业、大型宾馆配电室，作为继电 路、高速公路、工矿企业、住宅小区等领域,具有工作信号、预警信号、事故信号及声光报警功能。
保护、自动装置、事故照明等操作电源和控制电源。
系统特点 B

1）采用双路电源切换装置，可手动、自动切换。
■事故报警装置、事故预告报警装置。
2）双路电源切换装置可带负荷切换，保证了供电的可靠性。
■事故报警、事故预告试验按钮和复归按钮。
3）多路输入、输出，配置灵活。
■电铃、电笛声音报警。
4）输入端装有防雷装置。
■任选常开或常闭接点做报警方式。
5）交流电源的控制均采用高分断小型断路器，具有动作迅速，灵敏度高，动作可靠等优点，有短路、
■微机型信号装置输入信号性质(即事故信号或预告信号)可自行定义。
过负荷自动跳闸功能。
■微机型信号装置报警音响(即高音或低音)可自行定义 报警音响采用手动消音或延时自动消音可自行
6）具有三相电压、电流测量和电度计量功能。
定义。
7）具有输出断路器工作指示功能。
■微机型信号装置通过微机直接查询现场运行情况，按信号发生时间的先后顺序进行报警历史记录
查询。
■具备试验、确认、消音、复归、信号记忆和清除功能，并自带功能和按钮。
项目 参数指标
■每一路信号可设置为脉冲型接点或开关型接点，设置脉冲型接点时具备报警保持功能，同时脉冲信
额定工作电压 AC380V±15%
号可设置延时报警时间，开关型接点信号报警不保持。
额定工作电流 63A、100A、160A、200A
■具备无人值守和有人值守转换功能
站用交流屏 额定工作频率 50Hz、60Hz ■具备遥信输出接点和本装置电源故障或电源消失输出接点。
交流电源进线 1路、2路

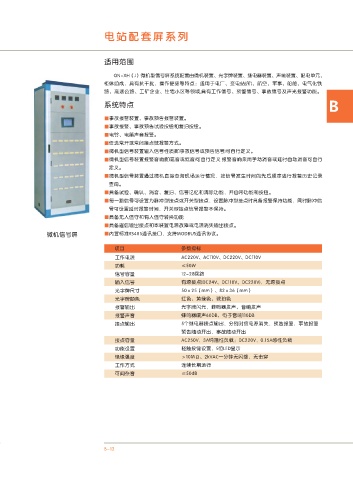

微机信号屏 ■内置标准RS485通讯接口，支持MODBUS通讯协议。
额定冲击电压 5KV
绝缘强度 ＞10MΩ、2kVAC一分钟无闪络，无击穿
项目 参数指标
工作方式 连续长期运行
工作电源 AC220V、AC110V、DC220V、DC110V
可闻噪音 ≤50dB
功耗 ≤50W
信号容量 12-28回路
使用环境 输入信号 有源接点(DC24V、DC110V、DC220V)，无源接点
光字牌尺寸 50×25（mm）、82×36（mm）
1）海拔高度: 不超过2000m；
光字牌颜色 红色、黄绿色、琥珀色
2）环境温度: -10℃~+40℃；
报警输出 光字牌闪光，蜂鸣器发声、音响发声
3）相对湿度: ≤90%(25℃)；
报警声音 蜂鸣器嘀声60DB、电子音响110DB
4）地震烈度: 不超过8度；
接点输出 5个继电器接点输出，分别对应电源消失，预告报警，事故报警
5）设备限在室内工作，且通风良好；
预告随动开出，事故随动开出
6）室内应无腐蚀金属和破坏绝缘的有害气体；
接点容量 AC250V，3A纯阻性负载；DC220V，0.15A感性负载
7）安装垂直倾斜度: 不超过5°；
功能设置 轻触按键设置，5位LED显示
8）微控制器抗噪声: 1000V 1μs脉冲1分钟；
绝缘强度 ＞10MΩ、2kVAC一分钟无闪络，无击穿
9）无强电磁场干扰与剧烈振动。
工作方式 连续长期运行
可闻杂音 ≤50dB

B-11 B-12
