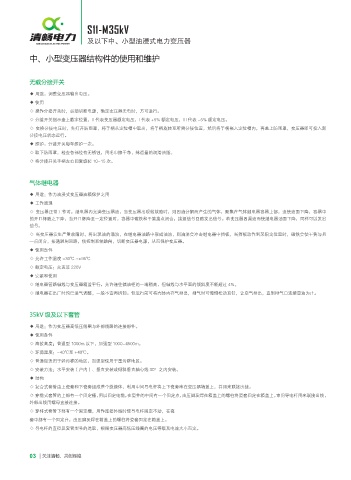

S11-M35kV

及以下中、小型油浸式电力变压器

中、小型变压器结构件的使用和维护

无载分接开关

◆ 用途：调整变压器输出电压。
◆ 使用
◇ 操作分接开关时，必须切断电源，确定变压器无电时，方可进行。
◇ 分接开关指示盘上数字位置，II 代表变压器额定电压，I 代表 +5% 额定电压，III 代表 -5% 额定电压。
◇ 变换分接电压时，先打开防雨罩，将手柄从定位槽中取出，将手柄旋转至所需分接位置，然后将手柄嵌入定位槽内，再盖上防雨罩，变压器即可投入新
分接电压状态运行。
◆ 维护：分接开关每年维护一次。
◇ 取下防雨罩，检查各部位有无锈蚀，用毛巾擦干净，抹适量的润滑油脂。
◇ 将分接开关手柄左右回复旋转 10-15 次。

气体继电器

◆ 用途：作为油浸式变压器油箱保护之用
◆ 工作原理
◇ 变压器正常工作时，继电器内充满变压器油，当变压器出现轻故障时，则因油分解而产生的气体，聚集在气体继电器容器上部，迫使油面下降，容器中
的开口杯随之下降，当开口杯降至一定位置时，容器中磁铁和干簧接点闭合，接通信号回路发出信号。若变压器因漏油而使继电器油面下降，同样可以发出
信号。
◇ 当变压器发生严重故障时，将出现油的涌浪，在继电器油路中形成油流，则油流会冲击继电器中挡板，当挡板动作到某限定位置时，磁铁会使干簧与另
一点闭合，接通跳闸回路，使控制系统跳闸，切断变压器电源，从而保护变压器。
◆ 使用条件
◇ 允许工作温度 -30℃ ~+95℃
◇ 额定电压：交直流 220V
◆ 安装和使用
◇ 继电器管路轴线与变压器箱盖平行，允许通往储油柜的一端稍高，但轴线与水平面的倾斜度不能超过 4%。
◇ 继电器在出厂时均已进气调整，一般不宜再拆卸。但运行前可将壳体内存气排出，排气时可慢慢松动顶针，让空气排出，直到排气口连续冒油为止。

35kV 级及以下套管

◆ 用途：作为变压器高低压线圈与外部线路的连接部件。
◆ 使用条件
◇ 海拔高度：普通型 1000m 以下，加强型 1000-4500m。
◇ 环境温度：-40℃至 +40℃。
◇ 普通型适用于轻污秽的地区，加强型使用于重污秽地区。
◇ 安装方法：水平安装（户内）、垂直安装或倾斜垂直轴心线 30°之内安装。
◆ 结构
◇ 复合式套管由上瓷套和下瓷套组成整个绝缘体，利用中间导电杆将上下瓷套串在变压器箱盖上，并用来联接出线。
◇ 穿缆式套管的上部有一个固定槽，用以固定电缆，在瓷件的中间有一个固定点，由压脚及焊在箱盖上的螺柱将瓷套固定在箱盖上。审问导电杆用来联接出线，
外部出线用螺母直接连接。
◇ 穿杆式套管下部有一个固定槽，用作连接外线时使导电杆固定不动，在瓷
套中部有一个固定台，由压脚及焊在箱盖上的螺柱将瓷套固定在箱盖上。
◇ 导电杆的直径及套管型号的选取，根据变压器高低压线圈的电压等级及电流大小而定。
