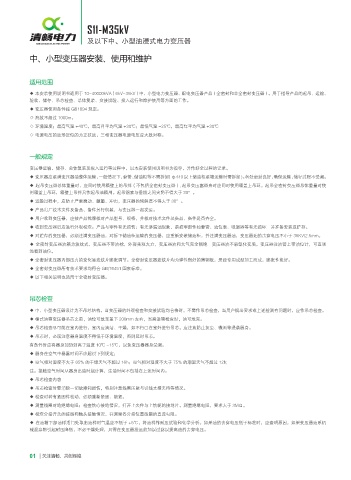

S11-M35kV

及以下中、小型油浸式电力变压器

中、小型变压器安装、使用和维护

适用范围

◆ 本安装使用说明书适用于 10-40000kVA（6kV-35kV）中、小型电力变压器、配电变压器产品（全密封和非全密封变压器）。用于指导产品的起吊、运输、
验收、储存、吊芯检查、总体复装、交接试验、投入运行和维护使用等方面的工作。
◆ 变压器使用条件按 GB1094 规定。
◇ 海拔不超过 1000m。
◇ 环境温度：最高气温 +40℃，最高月平均气温 +30℃；最低气温 -25℃，最高年平均气温 +30℃
◇ 电源电压的波形近似的为正弦波，三相变压器电源电压应大致对称。

一般规定

变压器运输、储存、总体复装及投入运行等过程中，以本安装使用说明书为指导，并作好全过程的记录。
◆ 变压器应装满变压器油整体运输，一般情况下，套管、储油柜等不需拆卸（ф440以上储油柜装箱运输时需拆卸)。各处密封良好，确保运输，储存过程不受潮。
◆ 起吊变压器总体重量时，应同时使用箱壁上的吊拌（不包括全密封变压器）, 起吊变压嚣器身时应同时使用箱盖上吊环。起吊全密封变压器总体重量时使
用箱盖上吊环，箱壁上吊拌只作起吊油箱用。起吊钢索与垂线之间夹角不得大于 30°。
◆ 运输过程中，应防止严重震动、颠簸、冲击，变压器的倾斜度不得大于 30°。
◆ 产品出厂技术文件及备品、备件另行包装，与变压器一起发运。
◆ 用户收到变压器，应按产品铭牌核对产品型号、规格，并核对技术文件及备品、备件是否齐全。
◆ 收到变压器后应进行外观检查：产品与零件有无损伤；有无渗漏油现象，易损零部件如套管、油位表、吸湿器等有无损坏．并准备安装或贮存。
◆ 对贮存的变压器，必须注满变压器油，对拆下储油柜运输的变压器，应重新安装储油柜，并注满变压器油，变压器油的击穿电压不小于 35KV/2.5mm。
◆ 全密封变压器油箱为波纹式，变压器不带油枕，外形美观大方，变压器油和大气完全隔绝．变压器油不易氧化变质。变压器注油管上带油位计，可直观
地看到油位。
◆ 全密封变压器内部压力的变化靠波纹片膨胀调节。全密封变压器波纹片均为弹性很好的薄钢板，是经专用成型加工而成，膨胀性能好。
◆ 全密封变压器所有技术要求均符合 GB/T6451 国家标准。
◆ 以下相关说明也适用于全密封变压器。

吊芯检查

◆ 中、小型变压器设计为不吊芯结构。当变压器的外观检查和交接试验均合格时，不需作吊芯检查，当用户提出要求或上述检测有问题时，应作吊芯检查。
◆ 桶式油箱变压器吊芯之前，油位可放至盖下 200mm 左右，当需进箱检查时，油可放完。
◆ 吊芯检查尽可能在室内进行，室内应清洁、干燥，如不行已在室外进行吊芯，应注意防止灰尘、骤雨等浸袭器身。
◆ 吊芯时，必须注意器身温度不得低于环境温度，否则延时吊芯。
有条件时应将器身加热到高于温度 10℃ -15℃，以免变压器器身受潮。
◆ 器身在空气中暴露时间不应超过下列规定：
◆ 空气相对湿度不大于 65% 的干燥天气不超过 16h；空气相对湿度不大于 75% 的潮湿天气不超过 12h;
注：接触空气时间从器身出油时起计算，注油时间不包括在上述时间内。
◆ 吊芯检查内容
◆ 吊芯检查时要消除一切故障和损伤，特别注意线圈压紧与引线支撑夹持等情况。
◆ 检查时若有紧固件松动，必须重新紧固、锁紧。
◆ 测量线圈对地绝缘电阻；检查铁心接地情况，打开上夹件与上铁轭的接地片，测量绝缘电阻，要求大于 3MΩ。
◆ 检查分接开关的接线和触头接触情况，并测量各分接位置线圈的直流电阻。
◆ 在油箱下部油样活门处取出油样时气温应不低于 +5℃，将油样作耐压试验和化学分析。如果油的击穿电压低于标准时，应查明原因，如果变压器油系机
械混杂物引起耐压降低，不必干燥处理，只需在变压器投运前加以过滤以提高油的击穿电压。
