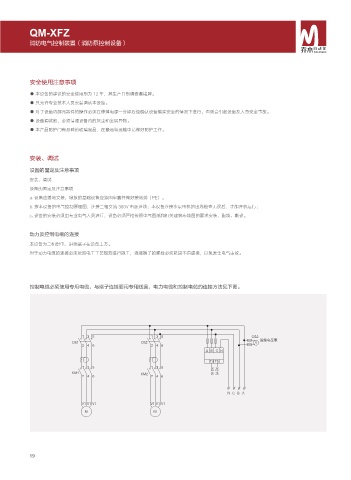

QM-XFZ
消防电气控制装置（消防泵控制设备）

安全使用注意事项

● 本设备的建议的安全使用期为 12 年，其生产日期请查看铭牌。
● 只允许专业技术人员安装调试本设备。
● 对于设备内部元器件的操作必须在停掉电源一分钟后经确认设备确实安全的情况下进行，否则会引起设备及人身安全事故。
● 设备调试前，必须清理设备内的灰尘和金属异物。
● 本产品防护门有易碎的玻璃制品，在搬运和运输中请做好防护工作。

安装、调试

设备的固定及注意事项
安装、调试
设备的固定及注意事项
a. 设备应落地安装，墩放的基础设备应紧固牢靠并做好接地线（PE）。
b. 按本设备的电气控制原理图，连接三相交流 380V 电源进线；本设备连接水泵电机的出线检查无误后，才能开机运行；
c. 设备的安装必须由专业电气人员进行，设备必须严格按照电气图纸和相关建筑布线图的要求安装、配线、敷设。

动力及控制电缆的连接
本设备为三相供电，进线端子在设备上方。
对于动力电缆的连接必须按照电工工艺规范进行施工，连接端子的螺栓必须紧固不得虚接，以免发生电气事故。

控制电缆必须使用专用电缆，与端子连接要用专用线鼻，电力电缆和控制电缆的连接方法见下图。

04
ᤈጲႂԌᛪ
04 04 7

"# $/
5B 5C

,. ,. 9 9

/$ #"
7 7 7 7 7 7
. .

19
