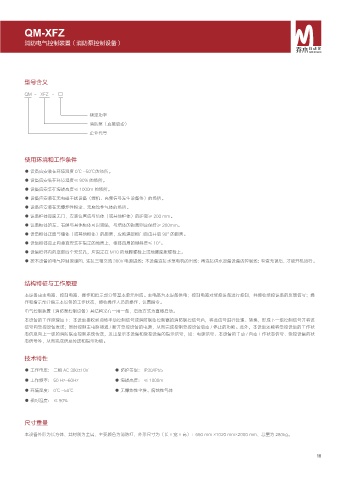

QM-XFZ
消防电气控制装置（消防泵控制设备）

型号含义

QM - XFZ - □

额定功率
消防泵（直接启动）
企业代号

使用环境和工作条件
● 设备应安装在环境温度 0℃ ~50℃的场所。
● 设备应安装在环境湿度≤ 90% 的场所。
● 设备应安装在海拔高度≤ 1000m 的场所。
● 设备应安装在无电磁干扰设备（焊机、高频信号发生设备等）的场所。
● 设备应安装在无爆炸性粉尘、无腐蚀性气体的场所。
● 设备柜体背面无门，安装位置应与墙体（或其他柜体）的距离≥ 200 mm。
● 设备柜体的左、右侧与其他柜体可以紧贴，与墙体的距离则应保持≥ 200mm。
● 设备柜体正面与墙体（或其他柜体）的距离，应能满足柜门自由开启 90º 的距离。
● 设备柜体应正向垂直安装在指定的地面上，柜体四周的倾斜度≤ 10º。
● 设备柜体内的底部四个安装孔，应固定在 M10 的地脚螺栓上或地脚膨胀螺栓上。
● 按本设备的电气控制原理图，连接三相交流 380V 电源进线；本设备连接水泵电机的出线；再连接供水设备设备的控制线；检查无误后，才能开机运行。

结构特征与工作原理

本设备由主电路、控制电路、操作和指示部分等基本单元组成。主电路为本设备供电；控制电路对受控设备进行控制，并接收受控设备的反馈信号；操
作和指示部分指示本设备的工作状态，接收操作人员的操作、设置指令。
电气控制装置（消防泵控制设备）其结构采有一用一备，启动方式为直接启动。
本设备的工作原理如下：本设备接收到现场手动控制信号或消防联动控制器的消防联控信号后，将此信号进行处理、转换，形成下一级控制信号并将该
信号向受控设备发送；同时控制主电路接通 / 断开受控设备的电源，从而完成控制受控设备启动 / 停止的功能。此外，本设备还能将受控设备的工作状
态信息向上一级的消防联动控制系统传送，发出显示本设备和受控设备的指示信号，如：电源信号、本设备的手动 / 自动工作状态信号、受控设备的状
态信号等，从而完成信息传送和指示功能。

技术特性

● 工作电压： 三相 AC 380±10V ● 防护等级： IP30/IP55
● 工作频率： 50 Hz~60Hz ● 海拔高度： ≤ 1000m
● 环境温度： 0℃ ~50℃ ● 无爆炸性尘埃、腐蚀性气体
● 相对湿度： ≤ 90%

尺寸重量

本设备外形为长方体，其材质为金属，主要颜色为消防红，外形尺寸为（长 × 宽 × 高）：650 mm ×1020 mm×2000 mm，总量为 280kg。

18
