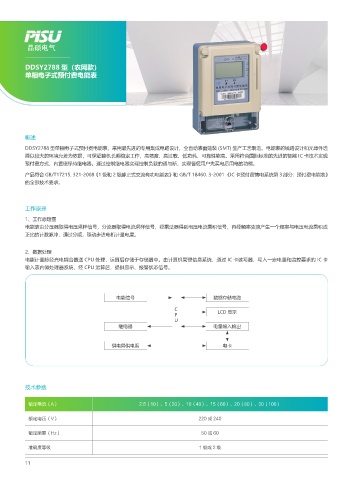

DDSY2788 型（农网款）
单相电子式预付费电能表
概述
DDSY2788 型单相电子式预付费电能表，采用最先进的专用集成电路设计，全自动表面贴装 (SMT) 生产工艺制造。电能表的线路设计和元器件选
择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能 IC 卡技术实现
预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。
产品符合 GB/T17215. 321-2008《1 级和 2 级静止式交流有功电能表》和 GB/T 18460. 3-2001 《IC 卡预付费售电系统第 3 部分：预付费电能表》
的全部技术要求。
工作原理
1、工作原理图
电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成
正比的计数脉冲，通过分频，驱动步进电机计量电度。
2、数据处理
电能计量脉经光电耦合器送 CPU 处理，运算后存储于存储器中。由计算机管理信息系统，通过 IC 卡读写器，写入一定电量和监控要求的 IC 卡
输入表内微处理器系统，经 CPU 运算后，提供显示、报警状态信号。
电能信号 数据存储电路
C LCD 显示
P
U
继电器 电量输入输出
供电局供电系 电卡
技术参数
额定电流（A） 2.5（10）、5（20）、10（40）、15（60）、20（80）、30（100）
额定电压（V） 220 或 240
额定频率（Hz） 50 或 60
准确度等级 1级或2级
