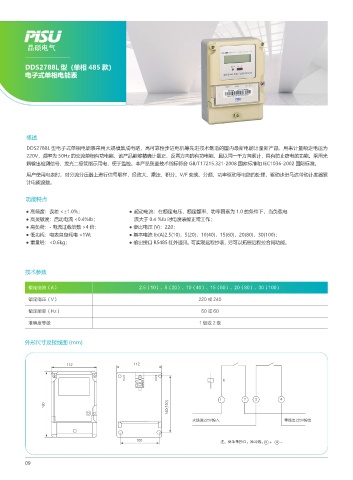

DDS2788L 型（单相 485 款）
电子式单相电能表

概述
DDS2788L 型电子式单相电能表采用大规模集成电路，高可靠性步进电机等先进技术制造的国内最新电能计量新产品，用来计量额定电压为
220V，频率为 50Hz 的交流单相有功电能，该产品能够精确计量正、反两方向的有功电能，且以同一千方向累计，具有防止窃电的功能。采用光
耦输出检测信号，发光二极管指示用电，便于监控。本产品质量技术指标符合 GB/T17215.321-2008 国家标准和 IEC1036-2002 国际标准。
用户使用电表时，对分流分压器上进行信号取样，经放大、乘法、积分、V/F 变换、分频、功率驱动等电路的处理，驱动步进马达带动计度器累
计电能度数。

功能特点

● 高精度：误差 <±1.0%； ● 起动电流：在额定电压，额定额率、功率因素为 1.0 的条件下，当负载电
● 高灵敏度：启动电流 <0.4%Ib； 流大于 0.4 %Ib 时电度表能正常工作；
● 高负荷：- 电流过载倍数 >4 倍； ● 参比电压 (V)：220；
● 低功耗：电表自身耗电 <1W; ● 基本电流 lb(A)2.5(10)，5(20)，10(40)，15(60)，20(80)，30(100)；
● 重量轻：<0.6kg； ● 输出接口 RS485 红外通讯，可实现远程抄表，另可以拓展远程拉合闸功能。

技术参数

额定电流（A） 2.5（10）、5（20）、10（40）、15（60）、20（80）、30（100）
额定电压（V） 220 或 240

额定频率（Hz） 50 或 60
准确度等级 1级或2级

外形尺寸及接线图 (mm)

,

▗㏫䔇 7䒿ڑ 䰢㏫ܦ 7䒿ܦ

∔喝㘵۞䯲ឰए喝㘵۞㏫喝

09
