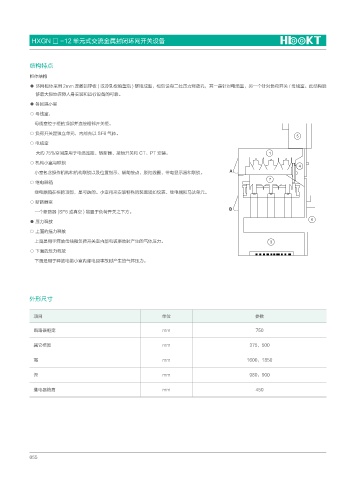

HXGN □ -12 单元式交流金属封闭环网开关设备

结构特点

柜体结构
● 环网柜体采用 2mm 厚敷铝锌板 ( 或冷轧板喷塑后 ) 铆接成型，柜后设有二处压力释放孔，其一是针对电缆室，另一个针对负荷开关 / 母线室。此结构能
够最大限地保障人身安装和运行设备的可靠。
● 各间隔小室
○ 母线室：
母线室位于柜的顶部并连接相邻开关柜。
○ 负荷开关是独立单元，内部充以 SF6 气体。

○ 电缆室
大约 75％空间是用于电缆连接、熔断器、接地开关和 CT、PT 安装。
○ 机构小室与联锁

小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。 "

○ 继电器箱
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
○ 断路器室
#
一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。
● 压力释放
○ 上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
○ 下面的压力释放

下面是用于释放电缆小室内部电弧事故时产生的气体压力。

外形尺寸

项目 单位 参数

断路器柜宽 mm 750

其它柜宽 mm 375，500

高 mm 1600，1850

深 mm 980，900

继电器箱高 mm 450
