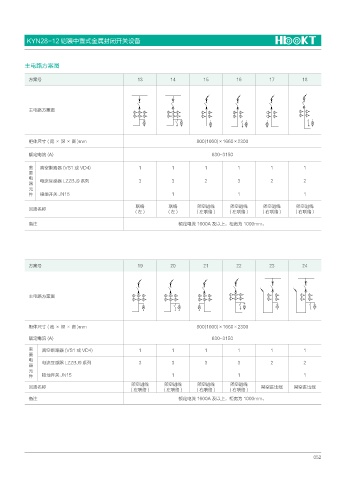

KYN28-12 铠装中置式金属封闭开关设备

主电路方案图

方案号 13 14 15 16 17 18

主电路方案图

柜体尺寸(宽×深×高)mm 800(1000)×1660×2300

额定电流 (A) 630~3150

主 真空断路器 (VS1 或 VD4) 1 1 1 1 1 1
要
电
器 电流互感器 LZZBJ9 系列 3 3 2 3 2 2
元
件 接地开关 JN15 1 1 1

联络 联络 架空进线 架空进线 架空进线 架空进线
回路名称
(左) (左) ( 左联络 ) ( 左联络 ) ( 右联络 ) ( 右联络 )
备注 额定电流 1600A 及以上，柜宽为 1000mm。

方案号 19 20 21 22 23 24

主电路方案图

柜体尺寸(宽×深×高)mm 800(1000)×1660×2300
额定电流 (A) 630~3150
主 真空断路器 (VS1 或 VD4) 1 1 1 1 1 1
要
电
器 电流互感器 LZZBJ9 系列 3 3 3 3 2 2
元
件 接地开关 JN15 1 1 1
架空进线 架空进线 架空进线 架空进线
回路名称 架空进出线 架空进出线
( 左联络 ) ( 左联络 ) ( 右联络 ) ( 右联络 )
备注 额定电流 1600A 及以上，柜宽为 1000mm。

052
