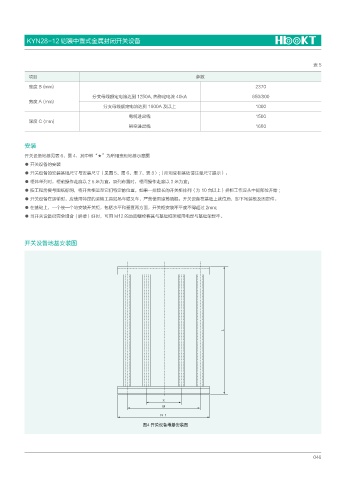

KYN28-12 铠装中置式金属封闭开关设备

表5

项目 参数
高度 B (mm) 2370
分支母线额定电流达到 1250A, 热稳定电流 40kA 650/800
宽度 A (mm)
分支母线额定电流达到 1600A 及以上 1000
电缆进出线 1500
深度 C (mm)
架空进出线 1660

安装
开关设备地基见表 6、图 4，其中带“★”为所用变柜地基示意图
● 开关设备的安装
● 开关设备的安装基础尺寸与安装尺寸（见图 5、图 6、表 7、表 8）;（所用变柜基础请注意尺寸提示）。
● 柜体单列时，柜前操作走廊以 2 5 米为宜，双列布置时，柜间操作走廊以 3 米为宜：
● 按工程需要与图纸标明，将开关柜运至它们特定的位置，如果一排较长的开关柜排列（为 10 台以上）拼柜工作应从中间部位开始 ;
● 开关设备在运输时，应使用特定的运输工具如吊车或叉车，严禁使用滚筒撬棍：开关设备在基础上就位后，卸下吊装板及固定件。
● 在基础上，一个接—个地安装开关柜，包括水平和垂直两方面，开关柜安装不平度不得超过 2mm;
● 当开关设备已完全组合（拼接）好时，可用 M12 的地脚螺栓将其与基础框架或用电焊与基础架焊牢。

开关设备地基安装图

.

:
/
