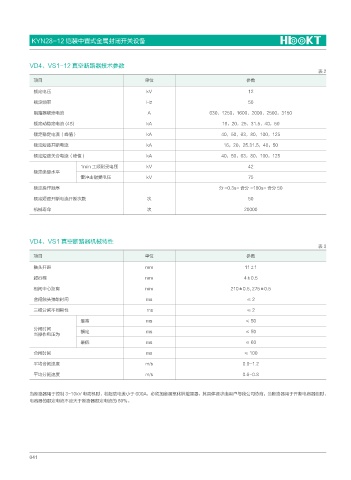

KYN28-12 铠装中置式金属封闭开关设备

VD4、VS1-12 真空断路器技术参数
表2
项目 单位 参数
额定电压 kV 12

额定频率 Hz 50
断路器额定电流 A 630，1250，1600，2000，2500，3150
额定动稳定电流 (4S) kA 16，20，25，31.5，40，50
额定稳定电流（峰值） kA 40，50，63，80，100，125

额定短路开断电流 kA 16，20，25.31.5，40，50
额定短路关合电流（峰值 ) kA 40，50，63，80，100，125
1min 工频耐受电压 kV 42
额定绝缘水平
雷冲击耐受电压 kV 75
额定操作顺序 分 -0.3s- 合分 -180s- 合分 50
额定短路开断电流开断次数 次 50
机械寿命 次 20000

VD4、VS1 真空断路器机械特性
表3
项目 单位 参数

触头开距 mm 11±1
超行程 mm 4±0.5

相间中心距离 mm 210±0.5, 275±0.5
合闸触头弹跳时间 ms ≤2
三相分闸不同期性 ms ≤2
最高 ms ≤ 50
分闸时间 额定 ms ≤ 50
当操作电压为
最低 ms ≤ 60
合闸时间 ms ≤ 100

平均合闸速度 m/s 0.9-1.2
平均分闸速度 m/s 0.6-0.8

当断路器用于控制 3~10kV 电动机时，若起动电流小于 600A，必须加金属氧化锌避雷器，其具体要求由用户与我公司协商：当断路器用于开断电容器组时，
电容器的额定电流不应大于断路器额定电流的 80%。
