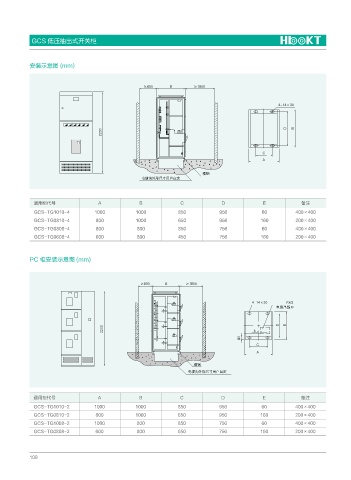

GCS 低压抽出式开关柜
安装示意图 (mm)
Ō # Ō
f
% #
$
"
Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖
通用柜代号 A B C D E 备注
GCS-TG1010-4 1000 1000 850 956 60 400×400
GCS-TG0810-4 800 1000 650 956 160 200×400
GCS-TG0808-4 800 800 850 756 60 400×400
GCS-TG0608-4 600 800 450 756 160 200×400
PC 柜安装示意图 (mm)
Ō # Ō
f '9(
⩡㐲ܦ㏫ए
% #
&
$
"
Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖
通用柜代号 A B C D E 备注
GCS-TG1010-2 1000 1000 850 956 60 400×400
GCS-TG0810-2 800 1000 650 956 160 200×400
GCS-TG1008-2 1000 800 850 756 60 400×400
GCS-TG0808-2 600 800 650 756 160 200×400
